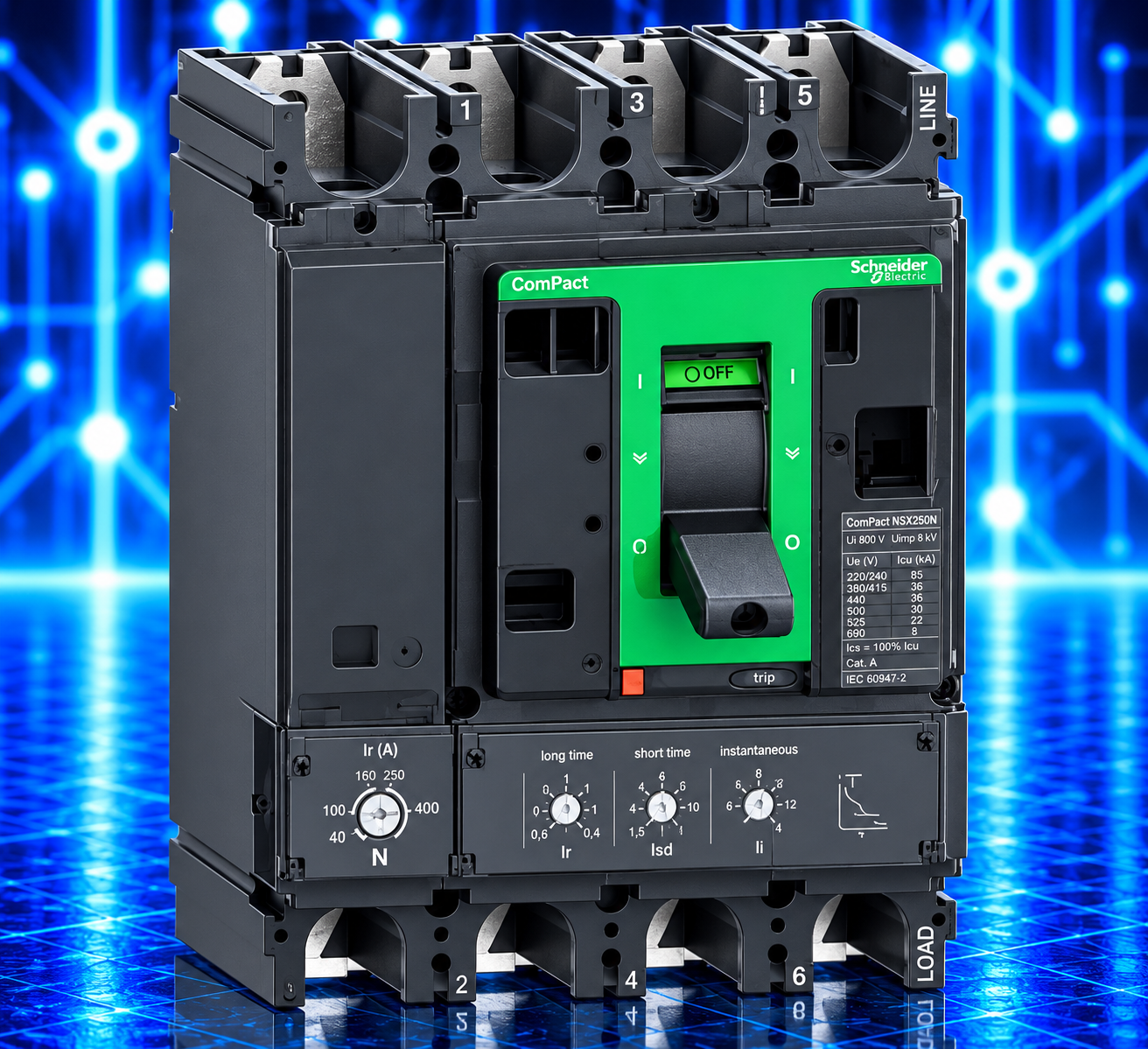

Disjoncteur Schneider Electric ComPacT NSX400F – 4P4D – 400 A – 36 kA – MicroLogic 2.3 – C40F42D400

Le disjoncteur Schneider Electric ComPacT NSX400F – C40F42D400 est un appareil de protection de puissance à boîtier moulé, destiné aux installations électriques basse tension industrielles et tertiaires.

Appartenant à la gamme ComPacT NSX, il est conçu pour assurer la protection des réseaux de distribution électrique contre les surcharges et les courts-circuits.

Ce modèle présente une configuration 4P4D, un courant nominal de 400 A, un pouvoir de coupure de 36 kA à 415 V AC et un déclencheur électronique MicroLogic 2.3.

Protection de puissance 400 A

Le ComPacT NSX400F est destiné aux circuits de distribution électrique nécessitant une protection adaptée à un courant nominal de 400 A.

Il peut être intégré dans les tableaux généraux basse tension, les armoires de distribution et les départs électriques de puissance.

Son utilisation doit respecter les caractéristiques assignées du disjoncteur et les conditions de fonctionnement de l’installation.

Configuration tétrapolaire 4P4D

La configuration 4P4D signifie que le disjoncteur dispose de quatre pôles, tous équipés d’une fonction de protection contre les surintensités.

Cette configuration permet la protection des quatre conducteurs actifs d’un circuit lorsque le schéma de distribution nécessite une protection tétrapolaire.

Elle ne doit pas être confondue avec une configuration 4P3D, dans laquelle seuls trois pôles sont protégés.

Déclencheur électronique MicroLogic 2.3

Le déclencheur MicroLogic 2.3 assure la surveillance et la protection du circuit contre les surintensités.

Il intègre notamment :

• Une protection contre les surcharges.
• Une protection contre les courts-circuits.
• Des réglages de protection à définir selon les caractéristiques de l’installation.

Les paramètres doivent être configurés conformément à la notice Schneider Electric et à l’étude de protection électrique.

Pouvoir de coupure de 36 kA

Le ComPacT NSX400F possède un pouvoir de coupure ultime Icu de 36 kA à 415 V AC.

Cette caractéristique permet son utilisation dans les installations où le courant de court-circuit présumé reste compatible avec sa capacité d’interruption.

Le choix du disjoncteur doit tenir compte du courant de court-circuit au point d’installation, de la coordination des protections et des exigences normatives.

Applications principales

• Tableaux généraux basse tension (TGBT).
• Tableaux de distribution industrielle.
• Armoires électriques de puissance.
• Départs électriques de forte intensité.
• Installations tertiaires.
• Infrastructures techniques.
• Installations de production industrielle.
• Modernisation des systèmes de distribution électrique.

Avantages du Schneider ComPacT NSX400F

Courant nominal de 400 A : adapté aux circuits de puissance correctement dimensionnés.

Quatre pôles protégés : configuration 4P4D pour les installations nécessitant une protection sur les quatre conducteurs actifs.

Déclencheur électronique MicroLogic 2.3 : permet l’adaptation des réglages de protection aux caractéristiques du réseau.

Pouvoir de coupure de 36 kA : offre une capacité d’interruption adaptée aux installations dont le courant de court-circuit présumé est compatible.

Gamme ComPacT NSX : solution de protection destinée aux applications de distribution électrique basse tension.

Possibilités d’accessoirisation : intégration d’accessoires compatibles selon les besoins de commande, de signalisation et d’exploitation.

Caractéristiques principales

• Marque : Schneider Electric.
• Gamme : ComPacT NSX.
• Modèle : NSX400F.
• Référence : C40F42D400.
• Type : disjoncteur à boîtier moulé.
• Configuration : 4P4D.
• Courant nominal : 400 A.
• Pouvoir de coupure : 36 kA à 415 V AC.
• Déclencheur : MicroLogic 2.3.
• Technologie : électronique.
• Exécution : fixe.
• Norme : IEC/EN 60947-2.

Recommandations d’installation

Le dimensionnement du disjoncteur doit être réalisé en fonction du courant d’emploi, des caractéristiques des conducteurs et du courant de court-circuit présumé.

Les réglages du déclencheur MicroLogic doivent être adaptés à l’installation, en tenant compte de la coordination avec les protections situées en amont et en aval.

Le raccordement et la mise en service doivent être réalisés hors tension par un professionnel qualifié, conformément aux instructions Schneider Electric.

Les accessoires de raccordement, auxiliaires de signalisation et dispositifs de commande doivent être sélectionnés selon leur compatibilité avec la référence exacte du disjoncteur.

Important : cette version MicroLogic 2.3 n’intègre pas de protection différentielle. Lorsqu’une protection contre les défauts à la terre est nécessaire, une solution différentielle adaptée doit être prévue.

Le Schneider Electric ComPacT NSX400F C40F42D400 constitue une solution de protection pour les tableautiers, bureaux d’études électriques, intégrateurs et professionnels de la maintenance industrielle.
