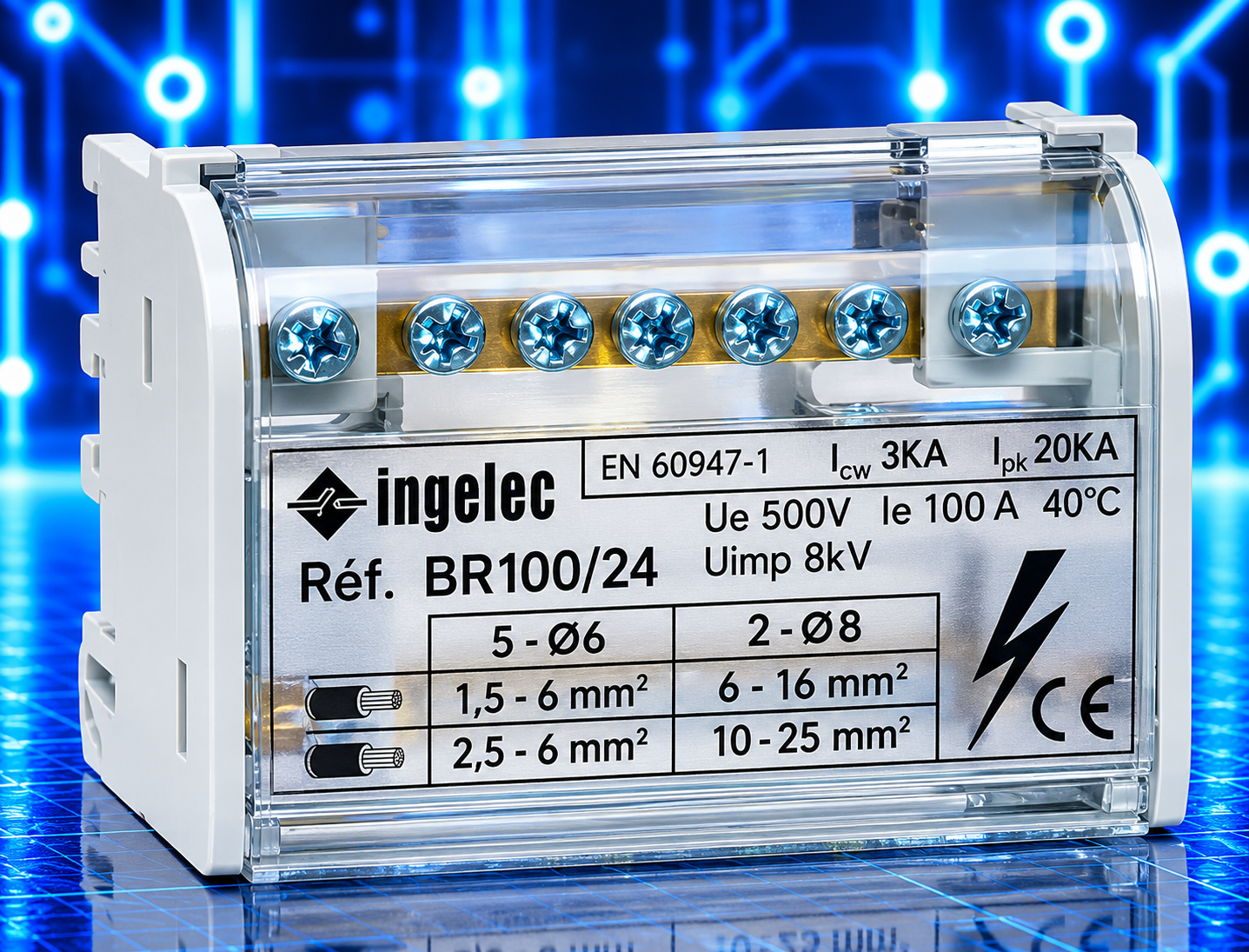

Répartiteur Tétrapolaire INGELEC – 100 A – 4 Modules – BR100/44 – INBR100/44

Le répartiteur tétrapolaire INGELEC 100 A – BR100/44, également référencé INBR100/44 dans le catalogue IndusMarket, est un bloc de distribution électrique modulaire conçu pour faciliter la répartition des conducteurs dans les tableaux basse tension.

Grâce à sa configuration 4 pôles, son courant nominal de 100 A et son encombrement compact de 4 modules, il constitue une solution pratique pour le câblage des installations électriques triphasées avec neutre.

Répartition électrique tétrapolaire

Le répartiteur INGELEC BR100/44 permet de distribuer l’alimentation électrique depuis des conducteurs d’arrivée vers plusieurs départs.

Sa conception tétrapolaire permet de répartir séparément trois phases et un neutre, lorsque cette configuration correspond au schéma de l’installation.

Il facilite l’organisation des connexions et limite le recours à des raccordements multiples directement sur les bornes des appareils de protection.

Capacité de raccordement

Le BR100/44 propose les possibilités de raccordement suivantes, pour chaque pôle :

Départs :

• 5 connexions pour conducteurs rigides de 2,5 à 6 mm².
• 5 connexions pour conducteurs souples de 1,5 à 6 mm².

Arrivées :

• 2 connexions pour conducteurs rigides de 10 à 25 mm².
• 2 connexions pour conducteurs souples de 6 à 16 mm².

Les sections admissibles doivent être respectées lors du câblage.

Conception robuste

Le répartiteur intègre des barres en cuivre percées, montées sur des supports isolants, ainsi que des bornes de connexion en laiton.

Son corps en matière plastique est conçu pour présenter une bonne résistance à la chaleur et au feu.

Le fabricant indique une caractéristique d’auto-extinguibilité à 960 °C selon NF EN 60695-2-10.

Un écran transparent contribue à protéger les parties de raccordement contre les contacts accidentels, dans les conditions de montage prévues.

Installation sur rail DIN ou platine

Le bloc répartiteur INGELEC peut être fixé sur un rail DIN compatible ou directement sur une platine à l’aide de deux vis.

Son format de 4 modules facilite son intégration dans les tableaux modulaires et les armoires électriques.

Il permet de réaliser une distribution électrique organisée tout en conservant un accès pratique aux connexions pour les opérations de maintenance.

Applications principales

• Tableaux électriques triphasés.
• Tableaux généraux basse tension.
• Tableaux divisionnaires.
• Armoires électriques industrielles.
• Coffrets de distribution.
• Répartition de l’alimentation vers plusieurs disjoncteurs.
• Installations électriques tertiaires.
• Travaux de câblage et de rénovation électrique.

Avantages du répartiteur INGELEC BR100/44

Courant nominal de 100 A : adapté aux installations dont le dimensionnement respecte les caractéristiques assignées.

Configuration 4 pôles : permet la répartition séparée des conducteurs actifs d’un réseau triphasé avec neutre.

5 départs par pôle : facilite la distribution vers plusieurs circuits.

2 arrivées par pôle : offre des possibilités de raccordement adaptées à différentes architectures de distribution.

Barres en cuivre : assurent la continuité électrique des connexions de répartition.

Bornes en laiton : permettent le raccordement des conducteurs dans les plages de sections prévues.

Écran transparent : contribue à la protection des connexions.

Fixation polyvalente : installation possible sur rail DIN ou platine.

Caractéristiques principales

• Marque : INGELEC.
• Référence fabricant : BR100/44.
• Référence commerciale : INBR100/44.
• Type : bloc répartiteur tétrapolaire.
• Nombre de pôles : 4P.
• Courant nominal : 100 A.
• Encombrement : 4 modules.
• Départs : 5 par pôle.
• Arrivées : 2 par pôle.
• Barres : cuivre.
• Bornes : laiton.
• Écran : transparent.
• Fixation : rail DIN ou platine.

Recommandations d’installation

Le répartiteur doit être installé hors tension par un professionnel qualifié.

Les conducteurs doivent être choisis en fonction du courant d’emploi, des sections admissibles et des conditions de pose.

Il est nécessaire de respecter les couples de serrage et les instructions de raccordement du fabricant.

Le répartiteur doit être intégré dans une enveloppe électrique appropriée, avec les dispositifs de protection nécessaires en amont et en aval.

Important : le répartiteur INGELEC BR100/44 est un composant de connexion et de distribution. Il ne comporte aucune protection magnétothermique ou différentielle intégrée.

Le répartiteur tétrapolaire INGELEC 100 A – BR100/44 est une solution destinée aux électriciens, tableautiers, installateurs et professionnels de la maintenance électrique souhaitant organiser efficacement la distribution dans leurs tableaux et armoires.
