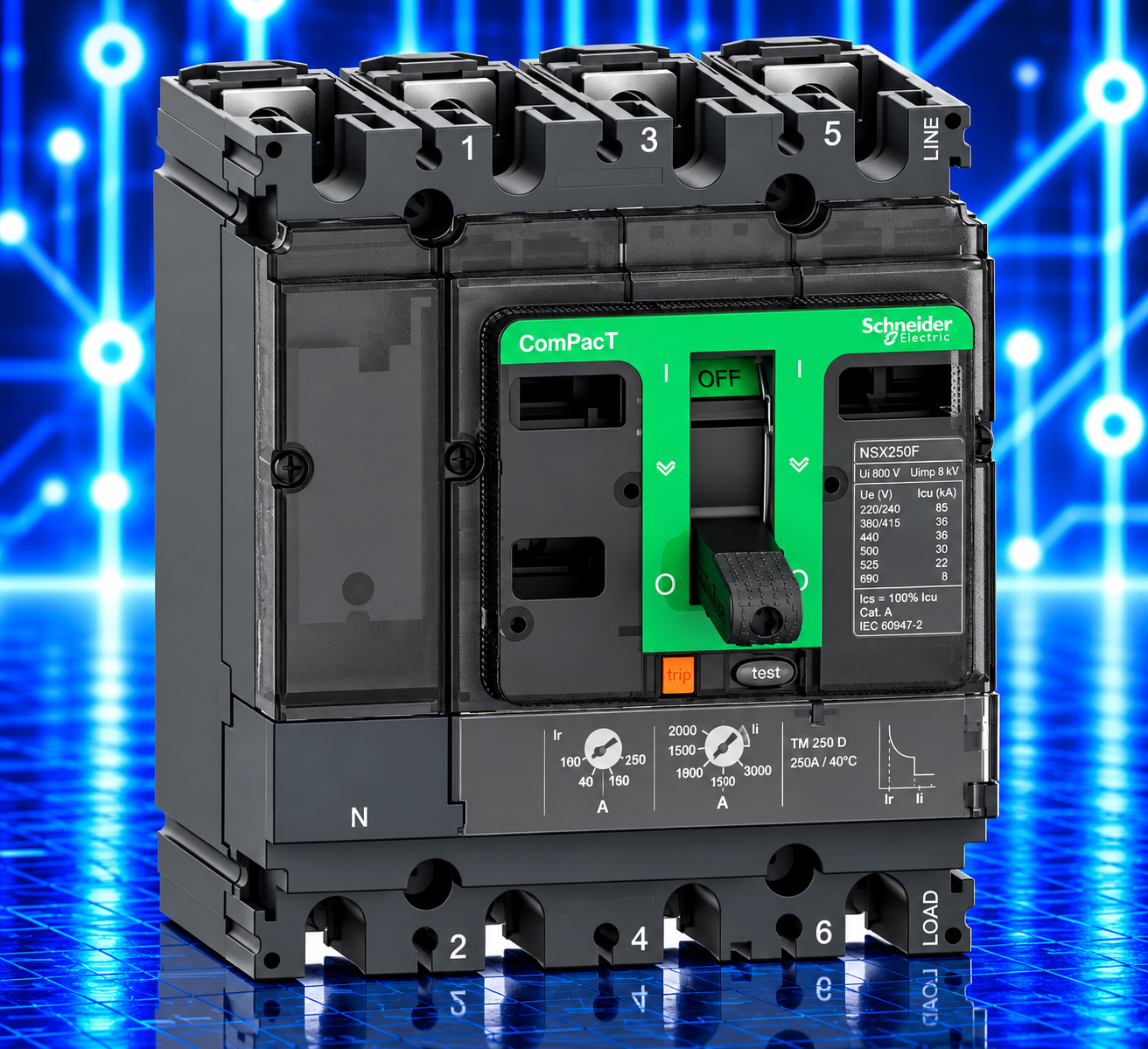

Disjoncteur Schneider Electric ComPacT NSX250F – 4P3D – 250 A – 36 kA – TM-D – C25F6TM250

Le disjoncteur Schneider Electric ComPacT NSX250F – C25F6TM250 est un appareil de protection électrique à boîtier moulé destiné aux installations basse tension industrielles et tertiaires.

Appartenant à la gamme ComPacT NSX, ce disjoncteur est équipé d’un déclencheur magnétothermique TM-D 250 A, conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits.

Il présente une configuration 4P3D, un courant nominal de 250 A et un pouvoir de coupure ultime de 36 kA à 415 V AC.

Protection de puissance 250 A

Le ComPacT NSX250F est destiné aux installations électriques nécessitant une protection de puissance adaptée à un courant nominal de 250 A.

Il convient notamment aux tableaux généraux basse tension, aux tableaux de distribution et aux armoires électriques industrielles.

Son dimensionnement doit tenir compte des caractéristiques du réseau et des conditions d’installation.

Configuration 4P3D

La désignation 4P3D signifie que le disjoncteur possède quatre pôles, dont trois sont protégés contre les surintensités.

Les trois phases bénéficient de la protection magnétothermique, tandis que le quatrième pôle permet la coupure simultanée du neutre.

Cette configuration est adaptée aux installations dont le schéma de distribution autorise un neutre non protégé contre les surintensités.

Elle ne doit pas être confondue avec une version 4P4D, comportant quatre pôles protégés.

Déclencheur magnétothermique TM-D

Le déclencheur TM-D 250 A combine deux fonctions de protection.

Protection thermique : elle assure le déclenchement en cas de surcharge prolongée du circuit.

Protection magnétique : elle provoque un déclenchement rapide lorsqu’un court-circuit génère un courant suffisamment élevé.

Le déclencheur est intégré à cette configuration du disjoncteur.

Les réglages disponibles doivent être effectués conformément aux indications de Schneider Electric et à l’étude de protection de l’installation.

Pouvoir de coupure de 36 kA

Le ComPacT NSX250F dispose d’un pouvoir de coupure ultime Icu de 36 kA à 415 V AC.

Cette caractéristique permet son utilisation dans les installations dont le courant de court-circuit présumé est compatible avec sa capacité d’interruption.

Le choix de l’appareil doit également prendre en compte la coordination avec les protections situées en amont et en aval.

Applications principales

• Tableaux généraux basse tension (TGBT).
• Tableaux de distribution industrielle.
• Armoires électriques de puissance.
• Départs électriques triphasés.
• Installations tertiaires.
• Infrastructures techniques.
• Installations de production industrielle.
• Maintenance et rénovation des installations électriques.

Avantages du Schneider ComPacT NSX250F

Courant nominal de 250 A : adapté aux départs électriques correctement dimensionnés pour cette intensité.

Configuration 4P3D : protection des trois phases avec coupure simultanée du neutre.

Déclencheur TM-D : protection magnétothermique intégrée contre les surcharges et les courts-circuits.

Pouvoir de coupure de 36 kA : adapté aux réseaux respectant les conditions assignées du fabricant.

Montage fixe : conçu pour une intégration permanente dans les tableaux électriques.

Gamme ComPacT NSX : solution de protection pour les applications de distribution électrique industrielle et tertiaire.

Caractéristiques principales

• Marque : Schneider Electric.
• Gamme : ComPacT NSX.
• Modèle : NSX250F.
• Référence : C25F6TM250.
• Ancienne référence : LV431640.
• Type : disjoncteur à boîtier moulé.
• Configuration : 4P3D.
• Courant nominal : 250 A.
• Pouvoir de coupure : 36 kA à 415 V AC.
• Déclencheur : TM-D 250 A.
• Exécution : fixe.
• Norme : IEC/EN 60947-2.

Recommandations d’installation

Le disjoncteur doit être dimensionné en fonction du courant d’emploi, des sections de conducteurs, du courant de court-circuit présumé et des exigences de protection du réseau.

Le raccordement doit être réalisé hors tension par un professionnel qualifié, conformément à la notice Schneider Electric.

Il est nécessaire de respecter les couples de serrage, les prescriptions de raccordement et les conditions de montage.

Le schéma électrique doit être compatible avec la configuration 4P3D, notamment en ce qui concerne la protection du conducteur neutre.

Les accessoires de commande, de signalisation et de raccordement doivent être sélectionnés selon leur compatibilité avec la référence exacte du disjoncteur.

Important : cette version TM-D ne comporte pas de protection différentielle intégrée. Une solution de protection contre les défauts à la terre doit être prévue lorsque l’installation l’exige.

Le Schneider Electric ComPacT NSX250F C25F6TM250 constitue une solution de protection pour les tableautiers, intégrateurs, bureaux d’études et professionnels de la maintenance électrique.
