Bloc de Coupure Schneider Electric ComPacT NSX160N – 4P – 160 A – 50 kA – Sans Déclencheur – C16N4

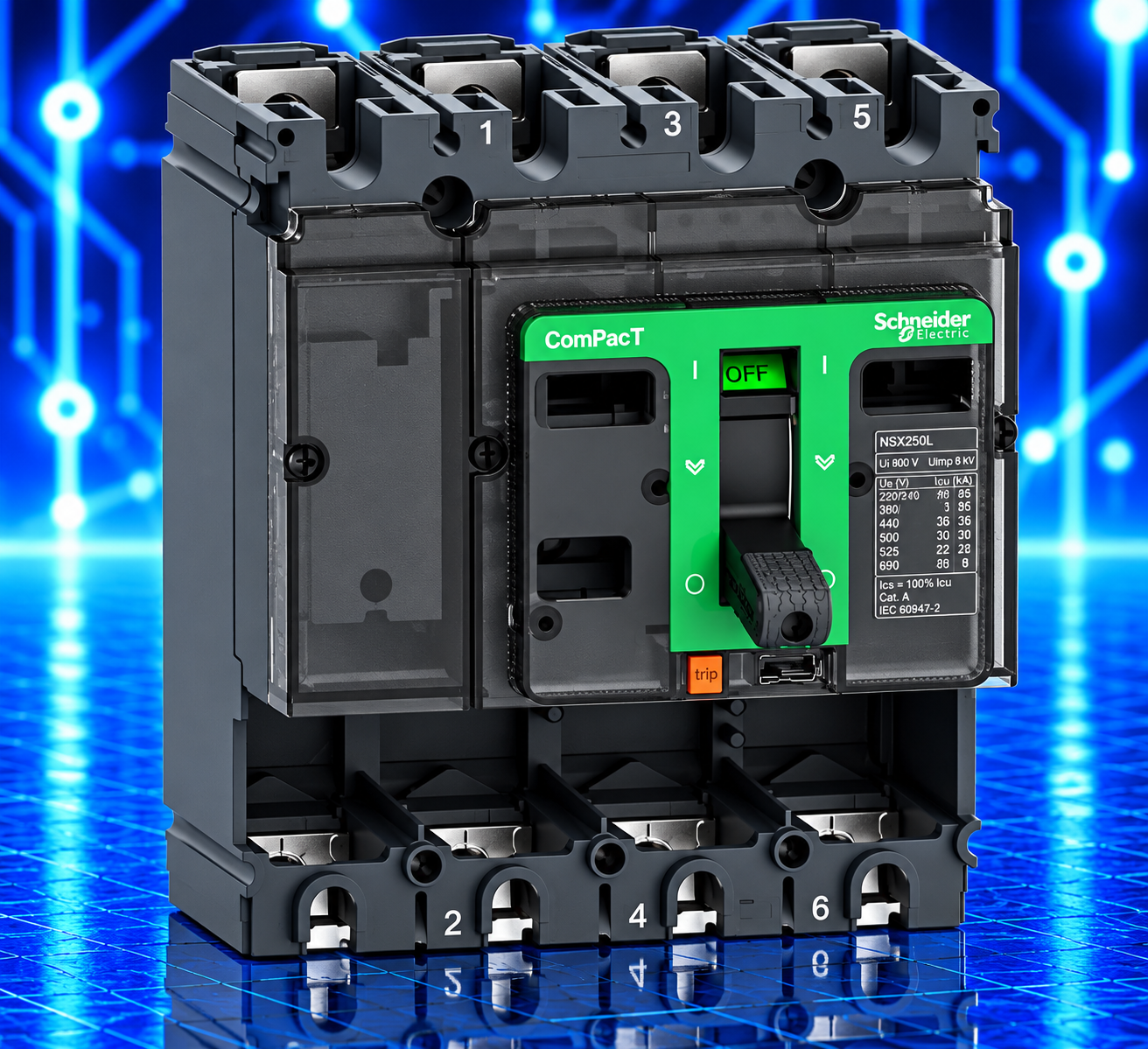

Le bloc de coupure Schneider Electric ComPacT NSX160N – C16N4 est un châssis de disjoncteur à boîtier moulé destiné aux installations électriques basse tension.

Appartenant à la gamme ComPacT NSX, ce bloc de coupure présente une configuration 4 pôles, un calibre de châssis de 160 A et un pouvoir de coupure ultime de 50 kA à 415 V AC.

Il est fourni sans déclencheur et doit être complété par une unité de déclenchement Schneider Electric compatible pour constituer un disjoncteur assurant la protection contre les surcharges et les courts-circuits.

Bloc de coupure pour distribution électrique

Le ComPacT NSX160N C16N4 est conçu pour être intégré dans les tableaux et armoires de distribution électrique basse tension.

Sa conception à boîtier moulé convient aux applications de distribution nécessitant un appareil de puissance compact et une architecture de protection adaptée aux caractéristiques de l’installation.

Configuration tétrapolaire 4P

Le bloc possède quatre pôles, permettant son intégration dans des installations triphasées avec neutre lorsque le schéma de distribution le prévoit.

La configuration exacte des pôles protégés dépend du déclencheur choisi et des possibilités de réglage de l’ensemble.

Le bloc de coupure seul ne doit donc pas être assimilé à un disjoncteur 4P4D complet.

Calibre de châssis de 160 A

Le C16N4 appartient à la famille NSX160, dont le calibre de châssis est de 160 A.

Le courant de protection effectivement retenu dépend du déclencheur installé et de ses réglages.

Le choix de l’ensemble doit respecter le courant d’emploi du circuit, la section des conducteurs et les conditions d’installation.

Pouvoir de coupure de 50 kA

La version NSX160N présente un pouvoir de coupure ultime Icu de 50 kA à 415 V AC, selon les conditions assignées par Schneider Electric.

Cette caractéristique permet son utilisation dans les installations où le courant de court-circuit présumé est compatible avec le pouvoir de coupure de l’ensemble équipé.

Le dimensionnement doit tenir compte de la coordination des protections et des prescriptions de la norme IEC/EN 60947-2.

Bloc fourni sans déclencheur

Le Schneider C16N4 est livré sans unité de déclenchement.

Il doit être équipé d’un déclencheur compatible, sélectionné selon les besoins de protection de l’installation.

Selon la configuration retenue, un déclencheur magnétothermique ou électronique peut être utilisé, sous réserve de compatibilité avec le châssis.

Important : sans déclencheur adapté, le bloc ne constitue pas un disjoncteur complet assurant la protection automatique contre les surcharges et les courts-circuits.

Applications principales

• Tableaux généraux basse tension (TGBT).
• Tableaux de distribution industrielle.
• Armoires électriques de puissance.
• Installations électriques tertiaires.
• Départs de distribution basse tension.
• Installations de production industrielle.
• Rénovation des tableaux électriques.
• Maintenance et remplacement de châssis NSX.

Avantages du Schneider ComPacT NSX160N C16N4

Châssis de 160 A : adapté aux architectures de protection utilisant la gamme NSX160.

Configuration 4 pôles : permet une intégration dans les installations nécessitant quatre pôles.

Pouvoir de coupure de 50 kA : capacité d’interruption élevée à 415 V AC, dans les conditions assignées.

Déclencheur interchangeable selon compatibilité : permet de sélectionner une unité de protection adaptée à l’application.

Exécution fixe : conçue pour une installation permanente dans une armoire ou un tableau électrique.

Gamme ComPacT NSX : solution de distribution basse tension destinée aux applications industrielles et tertiaires.

Caractéristiques principales

• Marque : Schneider Electric.
• Gamme : ComPacT NSX.
• Modèle : NSX160N.
• Référence : C16N4.
• Ancienne référence : LV430411.
• Type : bloc de coupure sans déclencheur.
• Nombre de pôles : 4P.
• Calibre du châssis : 160 A.
• Pouvoir de coupure : 50 kA à 415 V AC.
• Exécution : fixe.
• Norme de référence : IEC/EN 60947-2.

Recommandations d’installation

Le bloc de coupure doit être associé à un déclencheur Schneider Electric compatible, choisi en fonction des caractéristiques électriques du circuit.

Le dimensionnement de l’ensemble doit prendre en compte le courant d’emploi, le courant de court-circuit présumé, les conducteurs et la coordination avec les protections situées en amont et en aval.

L’installation, le raccordement et les essais doivent être réalisés hors tension par un professionnel qualifié, conformément aux instructions du fabricant.

Les accessoires de raccordement, auxiliaires de commande et dispositifs de signalisation doivent être sélectionnés en fonction de leur compatibilité avec la référence C16N4.

Attention : le C16N4 est un bloc de coupure sans déclencheur. Il ne doit pas être commercialisé comme un disjoncteur magnétothermique complet si l’unité de déclenchement n’est pas incluse dans la fourniture.

Le Schneider Electric ComPacT NSX160N C16N4 constitue une solution destinée aux tableautiers, intégrateurs, bureaux d’études et professionnels de la maintenance électrique.
