Disjoncteur INGELEC – 1P – 10 A – 3701/10

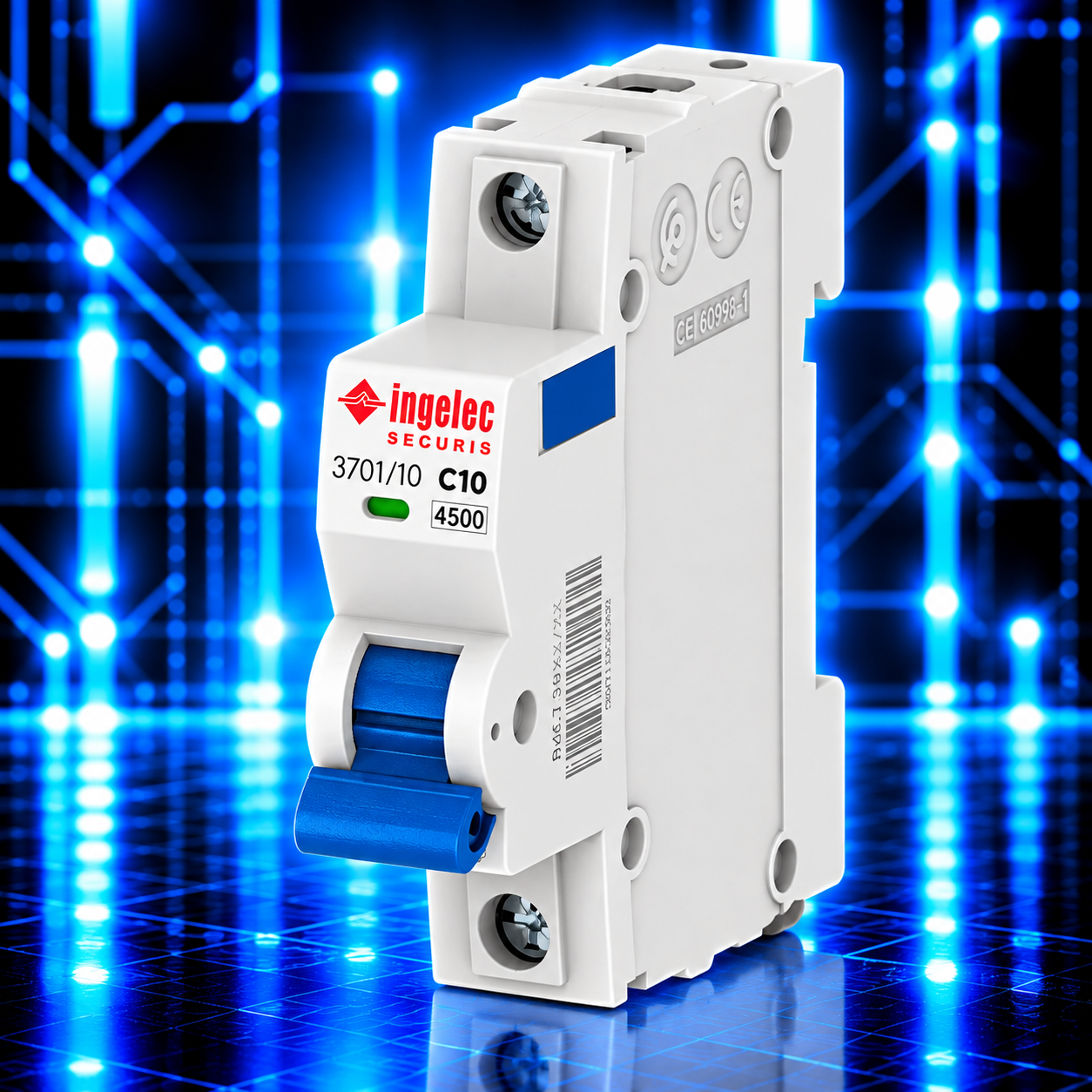

Le disjoncteur INGELEC Sécuris 1P 10 A, référence 3701/10, est un appareil de protection électrique conçu pour interrompre automatiquement l’alimentation d’un circuit en cas de surcharge ou de court-circuit.

Il appartient à la gamme Sécuris du fabricant marocain INGELEC et constitue une solution adaptée à la protection des circuits monophasés basse tension.

Protection magnétothermique

Le disjoncteur combine une protection thermique contre les surcharges prolongées et une protection magnétique contre les courts-circuits.

Le déclenchement thermique contribue à éviter les échauffements excessifs des conducteurs, tandis que le déclenchement magnétique permet une interruption rapide en cas de surintensité importante.

Courbe de déclenchement C

La courbe C est adaptée aux circuits présentant des courants d’appel modérés.

Pour un disjoncteur de 10 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 50 et 100 A.

Cette caractéristique convient notamment à certains circuits d’éclairage et de commande électrique.

Configuration unipolaire 1P

Le disjoncteur INGELEC 3701/10 possède un seul pôle protégé.

Il assure la protection et la coupure de la phase du circuit électrique.

Contrairement à un disjoncteur 1P+N, il ne réalise pas la coupure simultanée de la phase et du neutre.

Pouvoir de coupure de 3 kA

Le disjoncteur Sécuris possède un pouvoir de coupure annoncé de 3 000 A.

Cette valeur doit être compatible avec le courant de court-circuit présumé au point d’installation.

Le dimensionnement du circuit et la coordination des protections doivent être vérifiés avant la mise en service.

Applications électriques

Le disjoncteur INGELEC 1P 10 A peut être utilisé dans les applications compatibles suivantes :

• Tableaux électriques résidentiels.

• Circuits d’éclairage.

• Coffrets électriques monophasés.

• Tableaux de distribution secondaires.

• Installations électriques tertiaires.

• Circuits auxiliaires de commande.

• Coffrets techniques de bâtiments.

• Armoires électriques industrielles.

• Installations commerciales.

• Circuits d’alimentation de petits équipements.

Utilisation en automatisme industriel

Dans les installations industrielles, ce disjoncteur peut assurer la protection de certains circuits auxiliaires, notamment les circuits d’éclairage d’armoire, les équipements de commande et les petites alimentations électriques compatibles.

Pour les alimentations électroniques et les équipements présentant des courants d’appel élevés, il convient de vérifier la compatibilité de la courbe C avec les conditions de fonctionnement.

Avantages du disjoncteur INGELEC Sécuris

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal de 10 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux courants d’appel modérés.

Pouvoir de coupure de 3 kA : protection contre les courts-circuits dans les limites assignées.

Configuration unipolaire : protection d’un conducteur de phase.

Format compact : intégration facilitée dans les tableaux électriques.

Fabricant INGELEC : appareillage électrique basse tension adapté au marché marocain.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 10 A est compatible avec la section des conducteurs et les caractéristiques des charges.

S’assurer que le pouvoir de coupure de 3 kA est suffisant pour le courant de court-circuit présumé.

Respecter les instructions de raccordement du fabricant et installer l’appareil dans un coffret adapté.

Important : ce disjoncteur ne possède pas de protection différentielle intégrée. Un dispositif différentiel adapté doit être prévu lorsque la protection contre les courants de fuite à la terre est nécessaire.
