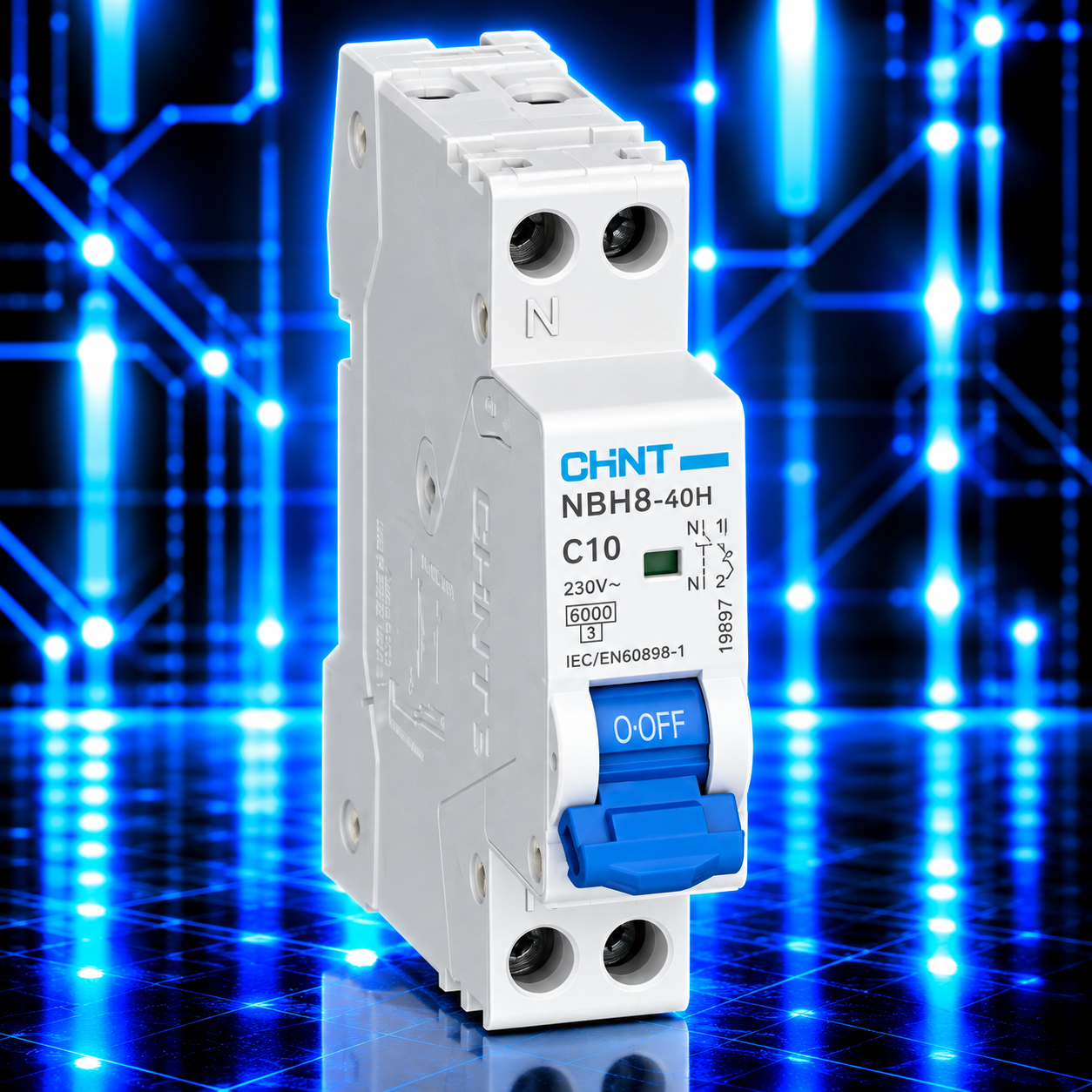

Disjoncteur CHINT – 1P+N – 10 A – Courbe C – 372110C

Le disjoncteur modulaire CHINT 1P+N 10 A courbe C, référence 372110C, est un dispositif de protection magnétothermique destiné aux installations électriques monophasées basse tension.

Il est conçu pour protéger les conducteurs et les circuits électriques contre les surcharges prolongées et les courts-circuits.

Avec son courant nominal de 10 A, sa configuration 1P+N et sa courbe de déclenchement C, il peut être utilisé dans les tableaux de distribution résidentiels, tertiaires et dans certains circuits auxiliaires industriels.

Protection magnétothermique des circuits

Le disjoncteur CHINT associe deux fonctions de protection.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé afin de limiter l’échauffement excessif des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un courant de court-circuit atteint le seuil de déclenchement prévu.

Ces deux mécanismes contribuent à préserver les câbles et les équipements électriques contre les effets des surintensités.

Courbe de déclenchement C

Le disjoncteur CHINT 372110C est annoncé avec une courbe de déclenchement C.

Cette courbe est adaptée aux circuits présentant des courants d’appel modérés.

Pour un courant nominal de 10 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 50 et 100 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique convient notamment à certains circuits d’éclairage, de distribution et d’alimentation d’équipements électriques.

Configuration phase + neutre 1P+N

Le disjoncteur CHINT possède une configuration 1P+N.

Cette conception permet la coupure simultanée de la phase et du neutre.

Dans un disjoncteur 1P+N classique, la protection magnétothermique est assurée sur la phase, tandis que le neutre est coupé simultanément.

Cette configuration ne doit pas être confondue avec un disjoncteur 2P possédant deux pôles protégés contre les surintensités.

Courant nominal de 10 A

Le disjoncteur possède un courant nominal de 10 ampères.

Ce calibre est couramment utilisé pour la protection de circuits d’éclairage et de certains circuits auxiliaires.

Le choix du disjoncteur doit tenir compte du courant d’utilisation, de la section des conducteurs et des conditions de pose.

Pouvoir de coupure

Le pouvoir de coupure représente la capacité d’un disjoncteur à interrompre un courant de court-circuit dans les conditions normalisées.

Les différentes gammes CHINT peuvent présenter des pouvoirs de coupure distincts.

Pour la référence 372110C, la valeur exacte doit être confirmée à partir du marquage de l’appareil ou de sa fiche technique fabricant.

Le pouvoir de coupure retenu doit être compatible avec le courant de court-circuit présumé au point d’installation.

Installation en tableau électrique

Le disjoncteur CHINT 1P+N 10 A est destiné à une intégration dans un tableau électrique adapté à ses caractéristiques.

Il permet de protéger un départ électrique monophasé et de commander manuellement son alimentation.

Le type de montage, les dimensions et les caractéristiques des bornes doivent être vérifiés sur le modèle exact.

Applications électriques

Le disjoncteur CHINT 372110C peut être utilisé, sous réserve de compatibilité technique, dans les applications suivantes :

• Tableaux électriques résidentiels.

• Circuits d’éclairage.

• Coffrets de distribution monophasée.

• Tableaux électriques secondaires.

• Installations électriques tertiaires.

• Circuits auxiliaires basse tension.

• Installations de bâtiments commerciaux.

• Tableaux de commande électrique.

• Coffrets techniques de bâtiments.

• Circuits d’alimentation de petits équipements.

Utilisation en automatisme industriel

Dans les installations industrielles, un disjoncteur CHINT 1P+N de 10 A peut être utilisé pour protéger certains circuits auxiliaires monophasés.

Il peut notamment être intégré dans des armoires électriques comportant des alimentations de commande, des systèmes d’éclairage d’armoire ou des équipements auxiliaires.

Pour les alimentations électroniques, transformateurs et autres équipements présentant des courants d’appel, il est nécessaire de vérifier la compatibilité de la courbe C avec les caractéristiques du circuit.

Avantages du disjoncteur CHINT 1P+N 10 A

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 10 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Configuration 1P+N : coupure simultanée de la phase et du neutre.

Utilisation polyvalente : applications résidentielles, tertiaires et auxiliaires industrielles compatibles.

Marque CHINT : fabricant d’appareillage électrique basse tension.

Caractéristiques principales

• Marque : CHINT.

• Référence : 372110C.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 1P+N.

• Courant nominal : 10 A.

• Courbe de déclenchement : C.

• Plage magnétique conventionnelle : 50 à 100 A.

• Protection contre les surcharges : oui.

• Protection contre les courts-circuits : oui.

• Pouvoir de coupure : à confirmer.

• Application : circuits électriques monophasés basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 10 A est adapté au courant admissible des conducteurs et aux équipements raccordés.

S’assurer que le pouvoir de coupure du disjoncteur est compatible avec le courant de court-circuit présumé.

Respecter les indications de raccordement de la phase et du neutre.

Vérifier la coordination avec les dispositifs de protection situés en amont et en aval.

Installer l’appareil dans un coffret électrique adapté aux conditions d’environnement.

Effectuer les contrôles électriques nécessaires avant la mise en service.

Important : ce disjoncteur est présenté comme un dispositif magnétothermique, sans protection différentielle intégrée. Un dispositif différentiel adapté doit être ajouté lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur CHINT 1P+N 10 A courbe C – 372110C constitue une solution de protection pour les électriciens, installateurs, professionnels de la maintenance et intégrateurs d’installations électriques basse tension.
