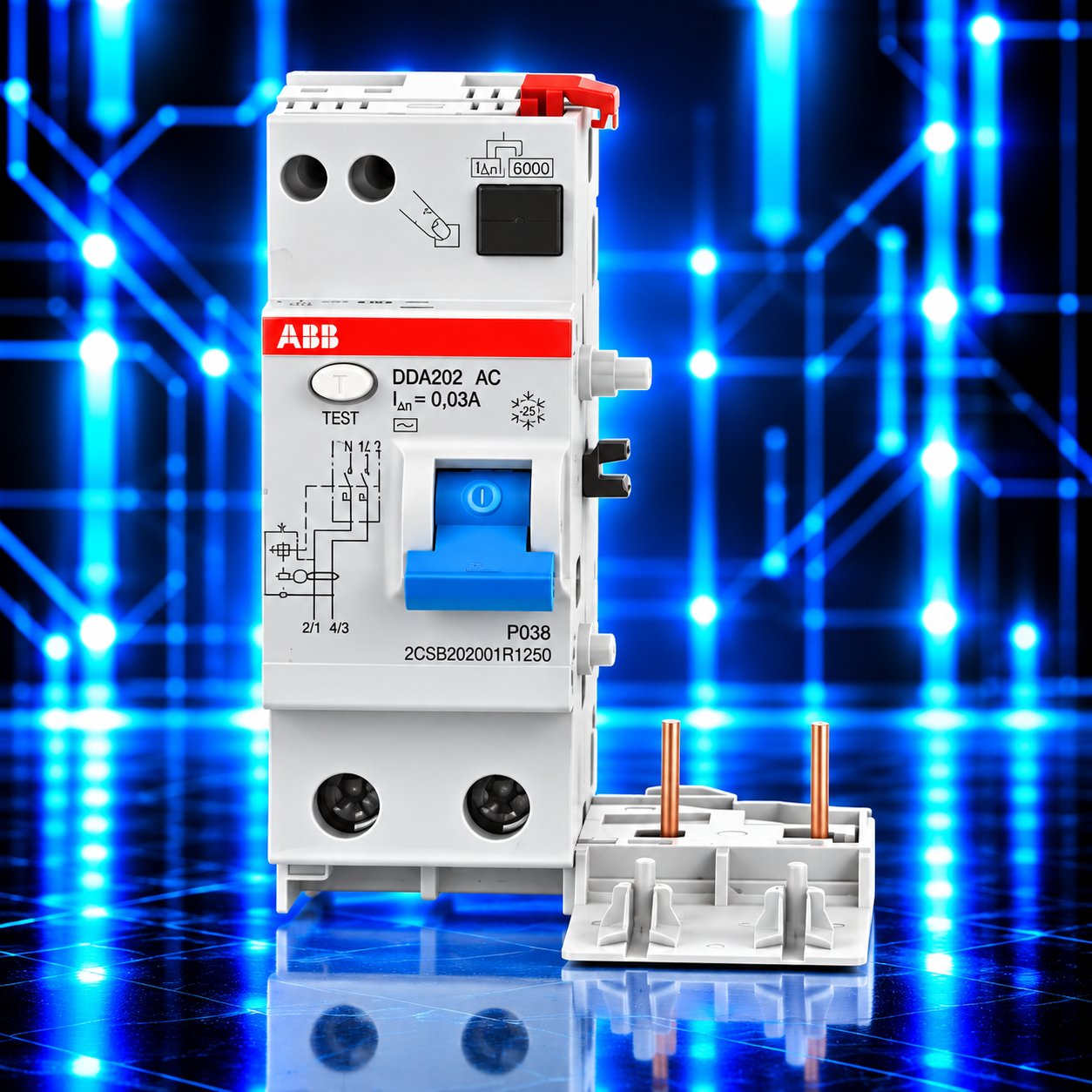

Bloc Différentiel ABB DDA202 AC – 2P – 25 A – 30 mA – Type AC

Le bloc différentiel ABB DDA202 AC-25/0.03, référence 2CSB202001R1250, est un module de protection différentielle bipolaire destiné à être associé à un disjoncteur modulaire ABB compatible.

Appartenant à la gamme DDA200, il assure la détection des courants de fuite à la terre et contribue à la protection complémentaire des personnes contre les risques de choc électrique.

Avec son courant nominal de 25 A, sa sensibilité différentielle de 30 mA et sa classification Type AC, il constitue une solution de protection pour les installations électriques monophasées basse tension.

Protection différentielle contre les défauts d’isolement

Le bloc différentiel ABB DDA202 surveille l’équilibre des courants circulant dans les conducteurs actifs.

En fonctionnement normal, le courant circulant dans la phase est compensé par le courant retournant par le neutre.

Lorsqu’un défaut d’isolement provoque une fuite de courant vers la terre, un déséquilibre apparaît.

Le bloc différentiel détecte ce déséquilibre et provoque le déclenchement de l’ensemble de protection lorsque les conditions de déclenchement sont atteintes.

Sensibilité différentielle de 30 mA

Le ABB DDA202 AC-25/0.03 possède une sensibilité différentielle nominale de 30 milliampères, soit 0,03 A.

Cette sensibilité est particulièrement utilisée pour la protection complémentaire des personnes contre les risques de choc électrique.

Elle permet la détection de courants de fuite relativement faibles, dans les conditions prévues par les normes applicables.

Un dispositif de 30 mA ne remplace toutefois ni une mise à la terre correcte ni les autres mesures de protection électrique nécessaires.

Protection différentielle de type AC

Le bloc différentiel ABB DDA202 appartient à la catégorie Type AC.

Cette classification signifie qu’il est conçu pour détecter les courants différentiels résiduels alternatifs sinusoïdaux.

Il convient aux circuits dont les caractéristiques électriques sont compatibles avec ce type de protection.

Pour les équipements électroniques susceptibles de produire des courants différentiels continus pulsés ou d’autres formes de courant résiduel, un dispositif de type A, F ou B peut être nécessaire.

Le choix doit tenir compte des caractéristiques des charges raccordées et des normes applicables.

Configuration bipolaire 2P

Le bloc différentiel ABB DDA202 possède une configuration 2 pôles, adaptée à une association avec un disjoncteur bipolaire compatible.

Cette configuration permet la surveillance différentielle des deux conducteurs actifs du circuit.

Elle convient notamment aux installations monophasées nécessitant une protection différentielle haute sensibilité.

Association avec un disjoncteur ABB compatible

Le bloc différentiel DDA202 est conçu pour fonctionner en association avec certains disjoncteurs modulaires ABB.

Une fois correctement assemblés, les deux appareils forment un ensemble assurant plusieurs fonctions :

• Protection contre les défauts d’isolement par le bloc différentiel.

• Protection contre les surcharges par le disjoncteur.

• Protection contre les courts-circuits par le disjoncteur.

• Coupure automatique du circuit en cas de défaut détecté.

• Commande et sectionnement selon les caractéristiques de l’ensemble.

La compatibilité mécanique et électrique doit être vérifiée dans la documentation ABB.

Il ne faut pas supposer que tous les disjoncteurs ABB S200, SH200 ou S200L sont compatibles avec ce bloc différentiel.

Courant nominal de 25 A

Le ABB DDA202 AC-25/0.03 possède un courant nominal de 25 ampères.

Cette valeur correspond au courant assigné du bloc différentiel dans les conditions prévues par le fabricant.

Il est important de distinguer :

• 25 A : courant nominal du bloc différentiel.

• 30 mA : sensibilité différentielle nominale.

• Type AC : nature des courants différentiels détectés.

Le courant nominal du disjoncteur associé et les conditions de protection doivent être compatibles avec les caractéristiques du bloc.

Bouton de test intégré

Le bloc différentiel ABB DDA202 est équipé d’un bouton de test destiné à vérifier le fonctionnement du dispositif différentiel.

L’actionnement du bouton provoque un déséquilibre artificiel permettant de contrôler le déclenchement de l’ensemble.

Les essais doivent être effectués selon les recommandations ABB.

Le bouton de test ne remplace pas les vérifications réglementaires réalisées avec des appareils de mesure appropriés.

Installation en tableau électrique

Le bloc différentiel ABB DDA202 est conçu pour une installation modulaire dans un tableau électrique, en association avec un disjoncteur compatible.

Sa largeur nominale de deux modules facilite son intégration dans les coffrets de distribution.

L’espace total nécessaire dépend du disjoncteur associé.

Le montage doit respecter les instructions d’assemblage et de raccordement du fabricant.

Applications électriques

Le bloc différentiel ABB DDA202 AC 25 A 30 mA peut être utilisé dans les applications compatibles suivantes :

• Tableaux électriques résidentiels.

• Installations électriques tertiaires.

• Coffrets de distribution monophasée.

• Circuits d’éclairage.

• Circuits de prises de courant.

• Tableaux électriques secondaires.

• Installations de bâtiments commerciaux.

• Coffrets électriques de locaux techniques.

• Circuits auxiliaires basse tension.

• Tableaux de distribution nécessitant une protection différentielle de 30 mA.

Utilisation en automatisme industriel

Dans certaines installations industrielles, le bloc différentiel ABB DDA202 peut être utilisé pour assurer la protection différentielle de circuits auxiliaires monophasés.

Il peut notamment être associé à un disjoncteur compatible dans des armoires électriques comportant des circuits de commande ou des équipements auxiliaires.

Toutefois, les installations comprenant des variateurs de vitesse, convertisseurs électroniques, alimentations à découpage ou autres équipements susceptibles de produire des courants résiduels non sinusoïdaux peuvent nécessiter une autre catégorie de protection différentielle.

Une vérification de la compatibilité du type AC est donc indispensable avant l’installation.

Avantages du bloc différentiel ABB DDA202

Protection différentielle 30 mA : contribue à la protection complémentaire des personnes contre les chocs électriques.

Courant nominal 25 A : adapté aux circuits correctement dimensionnés.

Configuration bipolaire : protection différentielle des circuits monophasés.

Type AC : détection des courants différentiels alternatifs sinusoïdaux.

Association avec disjoncteur : permet de constituer un ensemble de protection contre les défauts d’isolement et les surintensités.

Bouton de test : vérification du fonctionnement différentiel.

Format modulaire : intégration dans les tableaux électriques.

Gamme ABB DDA200 : solution de protection différentielle pour les installations basse tension.

Caractéristiques principales

• Marque : ABB.

• Gamme : DDA200.

• Référence commerciale : DDA202 AC-25/0.03.

• Référence fabricant : 2CSB202001R1250.

• Type : bloc différentiel adaptable.

• Nombre de pôles : 2P.

• Courant nominal : 25 A.

• Sensibilité différentielle : 30 mA.

• Type différentiel : AC.

• Protection contre les défauts d’isolement : oui.

• Protection contre les surcharges : par disjoncteur associé.

• Protection contre les courts-circuits : par disjoncteur associé.

• Largeur du bloc : 2 modules.

• Norme de référence : IEC/EN 61009-1, annexe G.

• Application : protection différentielle des circuits basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le disjoncteur choisi figure parmi les modèles compatibles avec le bloc différentiel ABB DDA202.

S’assurer que le courant nominal de 25 A est adapté au circuit et aux conditions de protection.

Vérifier que la sensibilité de 30 mA correspond aux exigences de sécurité de l’installation.

Confirmer que le type AC convient aux caractéristiques des équipements raccordés.

Respecter les prescriptions d’assemblage, les sections des conducteurs et les couples de serrage indiqués dans la documentation ABB.

Vérifier la continuité du conducteur de protection et la conformité du système de mise à la terre.

Effectuer les essais de déclenchement et les contrôles électriques nécessaires avant la mise en service.

Important : le bloc différentiel ABB DDA202 AC-25/0.03 ne peut pas être utilisé seul comme dispositif de protection complet. Il doit impérativement être associé à un disjoncteur ABB compatible, assurant la protection contre les surcharges et les courts-circuits.

Le bloc différentiel ABB DDA202 2P 25 A 30 mA Type AC constitue une solution de protection pour les électriciens, installateurs, professionnels de la maintenance et intégrateurs d’installations électriques basse tension.
