Disjoncteur ABB SH204-C63 – 4P – 63 A – Courbe C – 6 kA

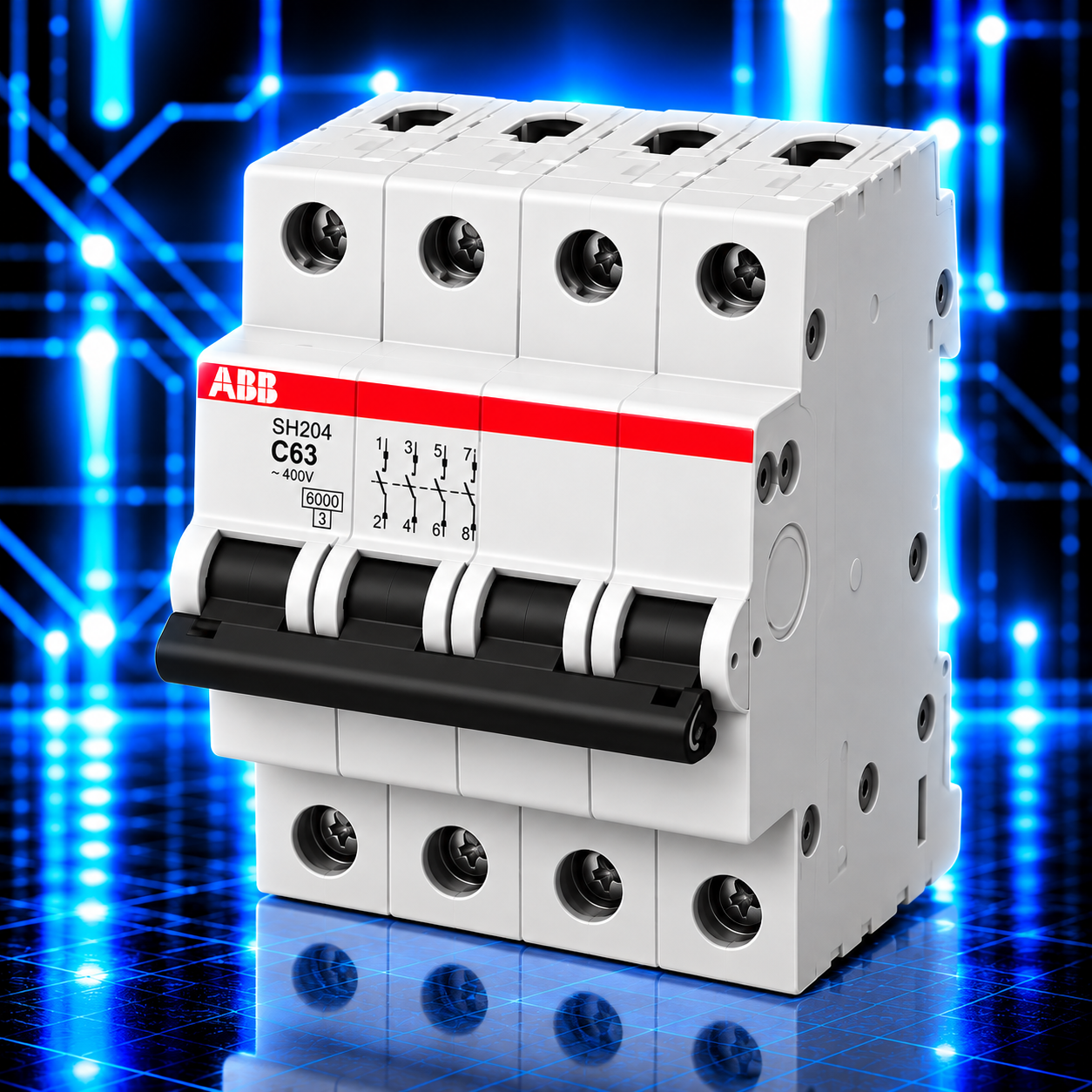

Le disjoncteur modulaire ABB SH204-C63, référence 2CDS214001R0634, est un dispositif de protection magnétothermique tétrapolaire destiné aux installations électriques basse tension.

Appartenant à la gamme SH200 d’ABB, il assure la protection des circuits contre les surcharges prolongées et les courts-circuits grâce à ses mécanismes de déclenchement thermique et magnétique.

Avec son courant nominal de 63 A, sa courbe de déclenchement C et son pouvoir de coupure de 6 kA, il constitue une solution adaptée aux tableaux de distribution résidentiels, tertiaires et à certaines applications industrielles.

Sa configuration 4P permet la protection magnétothermique des quatre pôles ainsi que leur coupure simultanée.

Protection magnétothermique des circuits

Le disjoncteur ABB SH204-C63 combine deux fonctions essentielles.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé afin de limiter l’échauffement excessif des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un courant de court-circuit atteint le seuil de déclenchement prévu.

Cette double protection contribue à préserver les conducteurs et les équipements électriques contre les conséquences des surintensités.

Courbe de déclenchement C

Le disjoncteur ABB SH204-C63 possède une courbe de déclenchement C, couramment utilisée pour les circuits présentant des courants d’appel modérés.

Pour un courant nominal de 63 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 315 et 630 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique convient notamment aux circuits de distribution et à certains équipements électriques présentant des appels de courant modérés.

Le choix de la courbe doit tenir compte des caractéristiques des charges et des conditions de protection contre les courts-circuits.

Configuration tétrapolaire 4P

Le disjoncteur ABB SH204-C63 possède quatre pôles protégés.

Cette configuration permet la coupure simultanée des quatre conducteurs et convient notamment aux installations triphasées avec neutre, lorsque leur schéma de liaison à la terre et leurs conditions de protection autorisent cette configuration.

Elle permet notamment :

• La protection magnétothermique des quatre pôles.

• La protection contre les surcharges.

• La protection contre les courts-circuits.

• La coupure simultanée des conducteurs.

• La commande manuelle du circuit électrique.

Contrairement à certains disjoncteurs 3P+N, le modèle SH204-C63 possède quatre pôles équipés d’une protection contre les surintensités.

Pouvoir de coupure de 6 kA

Le disjoncteur ABB SH204-C63 possède un pouvoir de coupure assigné Icn de 6 000 A, conformément à la norme IEC/EN 60898-1.

Cette caractéristique définit sa capacité à interrompre un courant de court-circuit dans les conditions normalisées.

Avant son installation, il est indispensable de vérifier que le courant de court-circuit présumé au point de raccordement est compatible avec ce pouvoir de coupure.

Classe de limitation d’énergie 3

Le disjoncteur ABB SH204-C63 appartient à la classe de limitation d’énergie 3.

Cette caractéristique traduit sa capacité à limiter l’énergie traversante lors de certains défauts de court-circuit.

Elle contribue à réduire les contraintes thermiques et électrodynamiques subies par les conducteurs et les équipements électriques.

Courant nominal de 63 A

Le disjoncteur ABB SH204-C63 possède un courant nominal de 63 ampères.

Cette valeur correspond au courant assigné de fonctionnement dans les conditions prévues par le fabricant.

Le choix de ce calibre doit tenir compte de la section des conducteurs, des conditions de pose, de la température ambiante et du courant d’utilisation du circuit.

Installation sur rail DIN

Le disjoncteur ABB SH204-C63 est conçu pour être intégré dans les tableaux électriques modulaires.

Avec une largeur de 70 mm, il occupe quatre modules de 17,5 mm.

Son montage sur rail DIN facilite son installation dans les coffrets électriques et les tableaux de distribution.

Les bornes à vis permettent le raccordement de conducteurs adaptés aux caractéristiques du dispositif.

Applications électriques

Le disjoncteur ABB SH204-C63 peut être utilisé dans différentes applications :

• Tableaux électriques résidentiels.

• Installations électriques tertiaires.

• Tableaux de distribution triphasée.

• Coffrets électriques secondaires.

• Armoires électriques industrielles.

• Départs électriques de distribution.

• Installations de bâtiments commerciaux.

• Circuits d’alimentation triphasés.

• Tableaux électriques d’ateliers.

• Installations techniques de bâtiments.

• Circuits auxiliaires de puissance.

Ces applications nécessitent un dimensionnement adapté au calibre de 63 A et au pouvoir de coupure de 6 kA.

Utilisation en automatisme industriel

Dans certaines installations industrielles, le disjoncteur ABB SH204-C63 peut être utilisé pour protéger des circuits de distribution alimentant des armoires électriques et des équipements d’automatisme.

Il peut notamment être intégré en amont de tableaux de commande, de circuits auxiliaires ou de systèmes de distribution électrique triphasée.

Pour les installations comportant des moteurs, variateurs de vitesse ou équipements électroniques de puissance, le dimensionnement doit tenir compte des courants d’appel, des caractéristiques des charges et de la coordination des protections.

Avantages du disjoncteur ABB SH204-C63

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 63 A : adapté aux départs électriques correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Configuration tétrapolaire : protection magnétothermique des quatre pôles.

Pouvoir de coupure 6 kA : protection contre les courts-circuits dans les limites assignées.

Classe de limitation d’énergie 3 : limitation de l’énergie traversante lors des défauts.

Format modulaire : intégration dans les tableaux électriques.

Montage sur rail DIN : installation pratique dans les coffrets de distribution.

Gamme ABB SH200 : solution de protection des circuits électriques basse tension.

Caractéristiques principales

• Marque : ABB.

• Gamme : SH200.

• Référence commerciale : SH204-C63.

• Référence fabricant : 2CDS214001R0634.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 4P.

• Nombre de pôles protégés : 4.

• Courant nominal : 63 A.

• Courbe de déclenchement : C.

• Pouvoir de coupure : 6 kA selon IEC 60898-1.

• Tension assignée : 400 V AC.

• Classe de limitation d’énergie : 3.

• Largeur : 70 mm.

• Montage : rail DIN.

• Norme : IEC/EN 60898-1.

• Application : protection des circuits électriques basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 63 A correspond au courant admissible des conducteurs et aux caractéristiques des équipements raccordés.

S’assurer que le pouvoir de coupure de 6 kA est adapté au courant de court-circuit présumé au point d’installation.

Respecter les sections de conducteurs et le couple de serrage de 2 N·m indiqué par ABB.

Vérifier la coordination avec les dispositifs de protection situés en amont et en aval.

Installer le disjoncteur dans un coffret électrique adapté aux conditions d’environnement.

Effectuer les contrôles et essais électriques nécessaires avant la mise en service.

Important : le disjoncteur ABB SH204-C63 assure la protection contre les surcharges et les courts-circuits, mais ne possède pas de protection différentielle intégrée. Un dispositif différentiel adapté doit être ajouté lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur ABB SH204-C63 4P 63 A courbe C 6 kA constitue une solution de protection pour les électriciens, installateurs, intégrateurs industriels et professionnels de la maintenance électrique.
