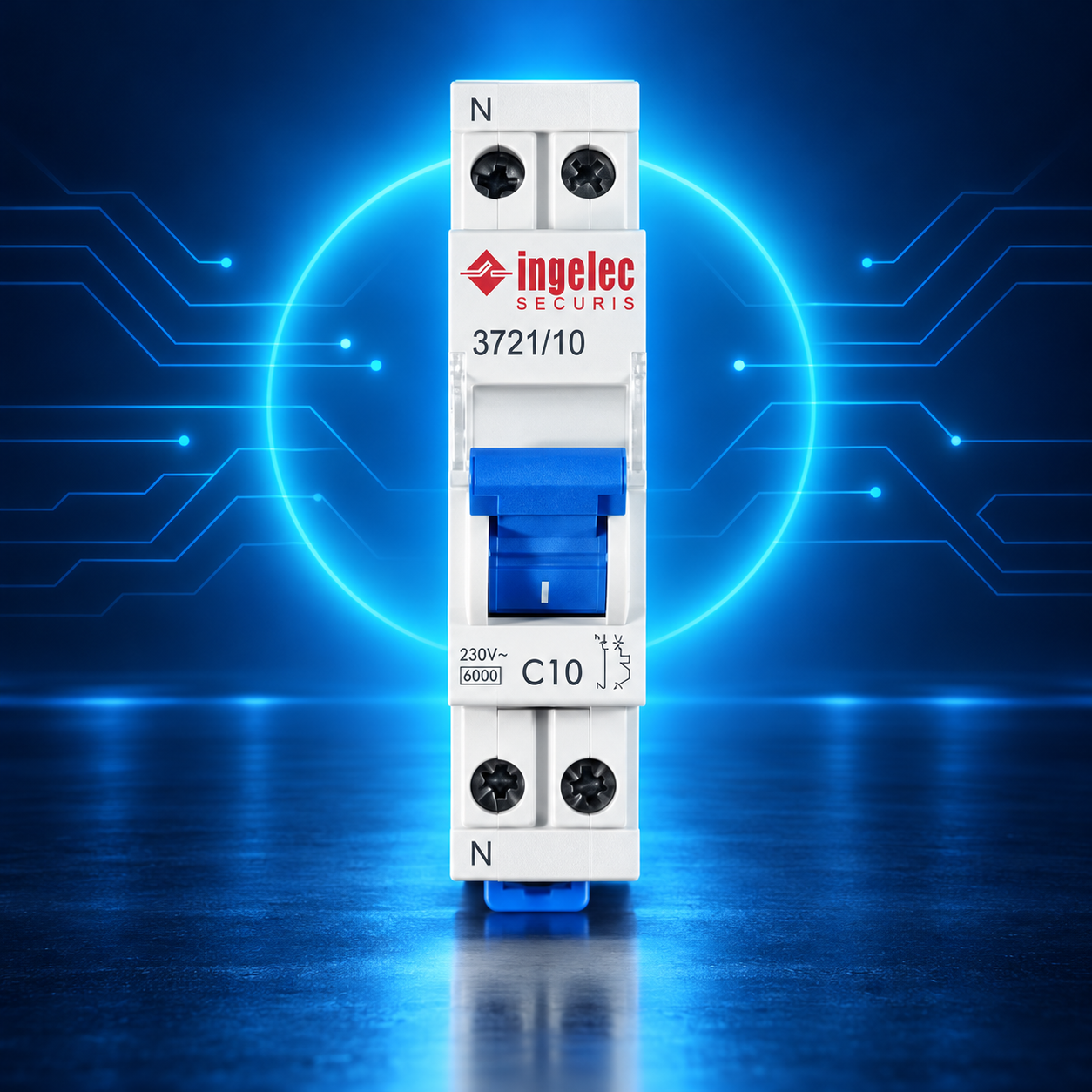

Disjoncteur INGELEC Sécuris – 1P+N – 10 A – Courbe C – 3 kA

Le disjoncteur modulaire INGELEC Sécuris 1P+N 10 A courbe C, référence 3721/10, est un dispositif de protection magnétothermique destiné aux installations électriques monophasées basse tension.

Fabriqué par INGELEC, il appartient à la gamme Sécuris, conçue pour protéger les circuits électriques contre les surcharges et les courts-circuits.

Avec son courant nominal de 10 A, sa courbe de déclenchement C et son pouvoir de coupure de 3 kA, il constitue une solution adaptée aux tableaux de distribution résidentiels, tertiaires et à certains circuits auxiliaires industriels.

Protection magnétothermique des circuits

Le disjoncteur INGELEC Sécuris combine deux fonctions essentielles.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé afin de limiter l’échauffement des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un court-circuit provoque une surintensité importante.

Ces deux mécanismes contribuent à protéger les câbles et les équipements raccordés contre les effets des surintensités.

Courbe de déclenchement C

Le disjoncteur INGELEC 3721/10 possède une courbe de déclenchement C, adaptée aux circuits présentant des courants d’appel modérés.

Pour un calibre de 10 A, la plage conventionnelle de déclenchement magnétique instantané se situe entre 50 et 100 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique permet son utilisation sur différents circuits électriques, sous réserve d’un dimensionnement approprié.

Configuration phase + neutre 1P+N

Le disjoncteur INGELEC Sécuris possède une configuration 1P+N.

Cette conception permet la coupure simultanée de la phase et du neutre lors d’une manœuvre ou d’un déclenchement.

Elle est particulièrement adaptée aux circuits monophasés.

Contrairement à un disjoncteur bipolaire 2P entièrement protégé, le modèle 1P+N assure normalement la protection magnétothermique sur la phase, tandis que le neutre est coupé simultanément.

Pouvoir de coupure de 3 kA

Le disjoncteur INGELEC Sécuris possède un pouvoir de coupure annoncé par le fabricant de 3 000 A.

Cette valeur correspond à sa capacité de coupure dans les conditions assignées.

Avant son installation, il est indispensable de vérifier que le courant de court-circuit présumé au point de raccordement ne dépasse pas le pouvoir de coupure admissible.

Courant nominal de 10 A

Le disjoncteur possède un courant nominal de 10 ampères.

Ce calibre est couramment utilisé pour protéger certains circuits d’éclairage et des circuits auxiliaires de faible puissance.

Le choix du disjoncteur doit tenir compte de la section des conducteurs, de leur mode de pose et des conditions de fonctionnement.

Installation sur rail DIN

Le disjoncteur INGELEC Sécuris 3721/10 est conçu pour une installation dans les tableaux électriques modulaires.

Son format compact d’un module permet d’optimiser l’espace disponible dans les coffrets de distribution.

Il se fixe sur un rail DIN 35 mm et peut être raccordé par câbles ou à l’aide de peignes compatibles.

Applications électriques

Le disjoncteur INGELEC Sécuris 1P+N 10 A peut être utilisé dans différentes applications :

• Tableaux électriques résidentiels.

• Circuits d’éclairage.

• Coffrets de distribution monophasée.

• Tableaux électriques secondaires.

• Installations électriques tertiaires.

• Circuits auxiliaires basse tension.

• Installations commerciales.

• Coffrets techniques de bâtiments.

• Tableaux de commande électrique.

• Circuits d’alimentation de petits équipements compatibles.

Utilisation en automatisme industriel

Dans les installations industrielles, le disjoncteur INGELEC Sécuris 10 A peut être utilisé pour protéger certains circuits auxiliaires monophasés.

Il peut notamment être intégré dans des armoires électriques comportant des alimentations de commande, des systèmes d’éclairage d’armoire ou des équipements auxiliaires.

Pour les alimentations électroniques et les équipements présentant des courants d’appel élevés, le choix de la courbe C doit être vérifié afin d’éviter les déclenchements intempestifs.

Avantages du disjoncteur INGELEC Sécuris

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 10 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Configuration 1P+N : coupure simultanée de la phase et du neutre.

Pouvoir de coupure 3 kA : protection contre les courts-circuits dans les limites assignées.

Format compact : largeur d’un module facilitant l’intégration dans les tableaux.

Montage sur rail DIN : installation pratique dans les coffrets électriques.

Marque INGELEC : fabricant marocain d’appareillage électrique basse tension.

Caractéristiques principales

• Marque : INGELEC.

• Gamme : Sécuris.

• Référence fabricant : 3721/10.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 1P+N.

• Courant nominal : 10 A.

• Courbe de déclenchement : C.

• Pouvoir de coupure : 3 kA.

• Tension d’isolement : 500 V.

• Fréquence : 50/60 Hz.

• Indice de protection : IP20.

• Largeur : 1 module.

• Montage : rail DIN 35 mm.

• Normes : EN 60898 et NM 066018.

• Application : protection des circuits monophasés basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 10 A est adapté au courant admissible des conducteurs et aux équipements raccordés.

S’assurer que le pouvoir de coupure de 3 kA est compatible avec le courant de court-circuit présumé au point d’installation.

Respecter le repérage de la phase et du neutre ainsi que les indications de raccordement du fabricant.

Vérifier la coordination avec les dispositifs de protection en amont et en aval.

Installer le disjoncteur dans un coffret électrique adapté aux conditions d’environnement.

Effectuer les contrôles et essais électriques nécessaires avant la mise en service.

Important : le disjoncteur INGELEC Sécuris 3721/10 protège contre les surcharges et les courts-circuits, mais ne possède pas de protection différentielle intégrée. Un dispositif différentiel approprié doit être prévu lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur INGELEC Sécuris 1P+N 10 A courbe C 3 kA constitue une solution de protection pour les électriciens, installateurs, professionnels de la maintenance et intégrateurs d’installations électriques basse tension.
