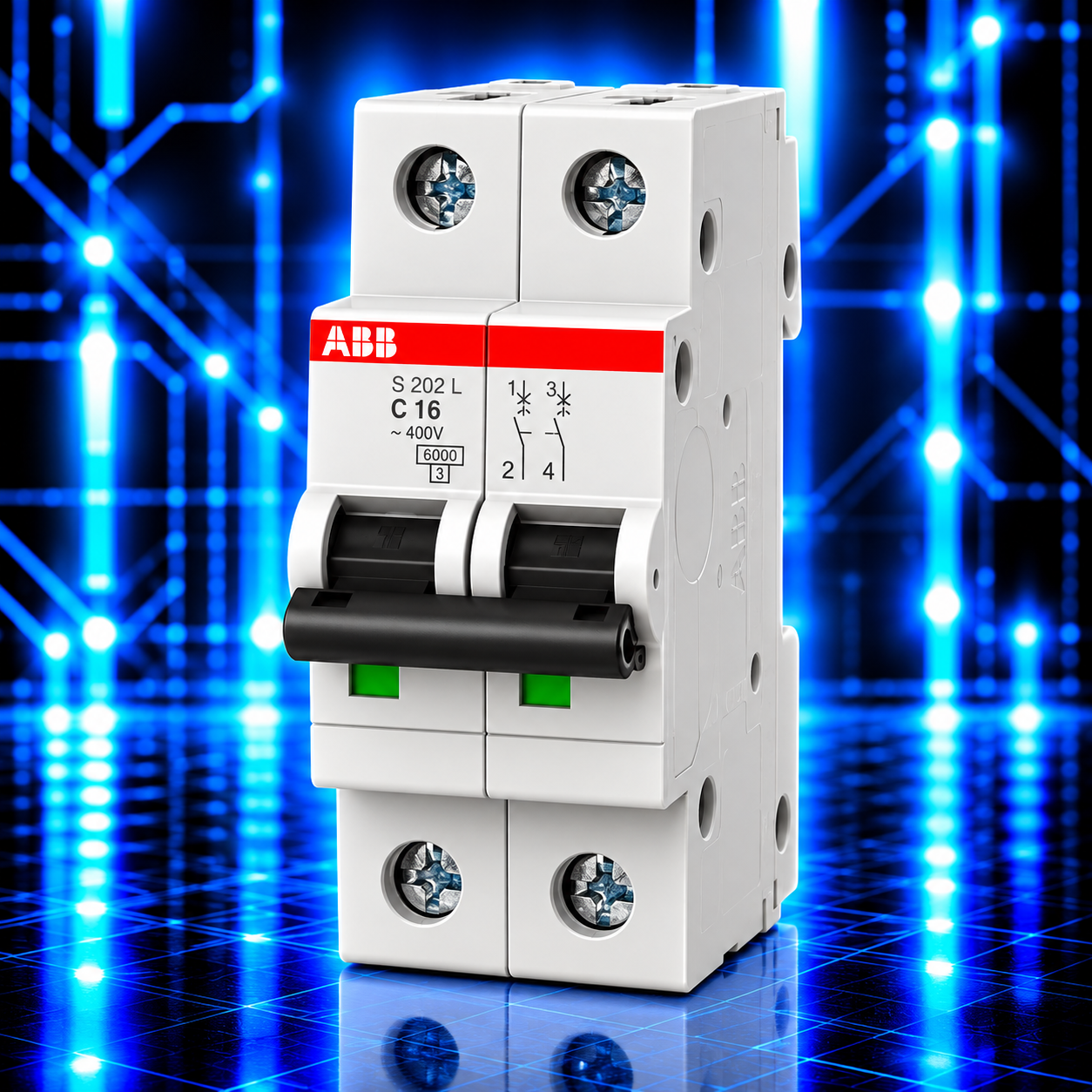

Disjoncteur ABB S200L – 2P – 16 A – Courbe C

Le disjoncteur modulaire ABB S202L-C16, référence 2CDS242701R0164, est un dispositif de protection magnétothermique bipolaire destiné aux installations électriques basse tension.

Appartenant à la gamme S200L d’ABB, il assure la protection des circuits électriques contre les surcharges prolongées et les courts-circuits.

Avec son courant nominal de 16 A, sa courbe de déclenchement C et son pouvoir de coupure de 4,5 kA, il constitue une solution adaptée aux tableaux de distribution résidentiels, tertiaires et à certaines applications industrielles.

Protection magnétothermique

Le disjoncteur ABB S202L-C16 associe deux fonctions de protection complémentaires.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé afin de limiter l’échauffement excessif des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un court-circuit provoque une surintensité importante.

Ces deux mécanismes contribuent à la sécurité et à la fiabilité des installations électriques.

Courbe de déclenchement C

Le disjoncteur ABB S202L-C16 possède une courbe de déclenchement C, couramment utilisée pour les circuits présentant des courants d’appel modérés.

Pour un calibre de 16 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 80 et 160 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique convient notamment aux circuits de distribution, d’éclairage et à certains équipements électriques.

Configuration bipolaire 2P

Le disjoncteur ABB S202L-C16 possède deux pôles protégés.

Cette configuration permet la protection magnétothermique et la coupure simultanée de deux conducteurs.

Contrairement à un disjoncteur 1P+N, le modèle 2P dispose d’une protection contre les surintensités sur chacun de ses deux pôles.

Pouvoir de coupure de 4,5 kA

Le disjoncteur ABB S202L-C16 possède un pouvoir de coupure assigné Icn de 4 500 A, conformément à la norme IEC/EN 60898-1.

Selon IEC/EN 60947-2, son pouvoir de coupure ultime Icu à 400 V AC est de 6 kA.

Avant l’installation, il est indispensable de vérifier que le courant de court-circuit présumé est compatible avec les caractéristiques assignées du disjoncteur.

Classe de limitation d’énergie 3

Le disjoncteur ABB S202L-C16 appartient à la classe de limitation d’énergie 3.

Cette caractéristique contribue à limiter l’énergie traversante lors de certains défauts de court-circuit et à réduire les contraintes thermiques sur les conducteurs.

Courant nominal de 16 A

Le courant nominal de 16 ampères convient à différents circuits électriques correctement dimensionnés.

Le choix de ce calibre doit tenir compte de la section des conducteurs, de leur mode de pose, de la température ambiante et du courant d’utilisation du circuit.

Installation sur rail DIN

Le disjoncteur ABB S202L-C16 est conçu pour une installation dans les tableaux électriques modulaires.

Avec une largeur de 35 mm, il occupe deux modules de 17,5 mm.

Son montage sur rail DIN 35 mm facilite son intégration dans les coffrets de distribution et les armoires électriques.

Applications électriques

Le disjoncteur ABB S202L-C16 peut être utilisé dans les applications compatibles suivantes :

• Tableaux électriques résidentiels.

• Circuits d’éclairage.

• Circuits de prises de courant.

• Coffrets de distribution monophasée.

• Installations électriques tertiaires.

• Tableaux électriques secondaires.

• Armoires électriques industrielles.

• Circuits auxiliaires basse tension.

• Tableaux de commande électrique.

• Installations techniques de bâtiments.

• Circuits d’alimentation d’équipements compatibles.

Utilisation en automatisme industriel

Dans les installations industrielles, le disjoncteur ABB S202L-C16 peut être utilisé pour protéger certains circuits auxiliaires alimentant des équipements d’automatisme.

Il peut notamment être installé dans des armoires électriques comportant des alimentations de commande, des équipements de communication ou des circuits de distribution auxiliaires.

Pour les équipements présentant des courants d’appel élevés, il est nécessaire de vérifier la compatibilité de la courbe C avec les conditions de fonctionnement.

Avantages du disjoncteur ABB S202L-C16

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 16 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Configuration bipolaire : protection magnétothermique des deux pôles.

Pouvoir de coupure 4,5 kA : protection contre les courts-circuits dans les limites assignées.

Classe de limitation d’énergie 3 : limitation de l’énergie traversante lors des défauts.

Format modulaire : intégration facilitée dans les tableaux électriques.

Montage sur rail DIN : installation pratique dans les coffrets de distribution.

Caractéristiques principales

• Marque : ABB.

• Gamme : S200L.

• Référence commerciale : S202L-C16.

• Référence fabricant : 2CDS242701R0164.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 2P.

• Nombre de pôles protégés : 2.

• Courant nominal : 16 A.

• Courbe de déclenchement : C.

• Pouvoir de coupure Icn : 4,5 kA selon IEC 60898-1.

• Pouvoir de coupure Icu : 6 kA à 400 V AC selon IEC 60947-2.

• Classe de limitation d’énergie : 3.

• Largeur : 35 mm.

• Montage : rail DIN 35 mm.

• Application : protection des circuits électriques basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 16 A est adapté au courant admissible des conducteurs et aux équipements raccordés.

S’assurer que le pouvoir de coupure est compatible avec le courant de court-circuit présumé au point d’installation.

Respecter les sections de conducteurs et les couples de serrage indiqués dans la documentation ABB.

Vérifier la coordination avec les dispositifs de protection situés en amont et en aval.

Installer le disjoncteur dans un coffret électrique adapté aux conditions d’environnement.

Effectuer les contrôles et essais électriques nécessaires avant la mise en service.

Important : le disjoncteur ABB S202L-C16 assure la protection contre les surcharges et les courts-circuits, mais ne possède pas de protection différentielle intégrée. Un dispositif différentiel adapté doit être prévu lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur ABB S202L-C16 2P 16 A courbe C 4,5 kA constitue une solution de protection pour les électriciens, installateurs, intégrateurs industriels et professionnels de la maintenance électrique.
