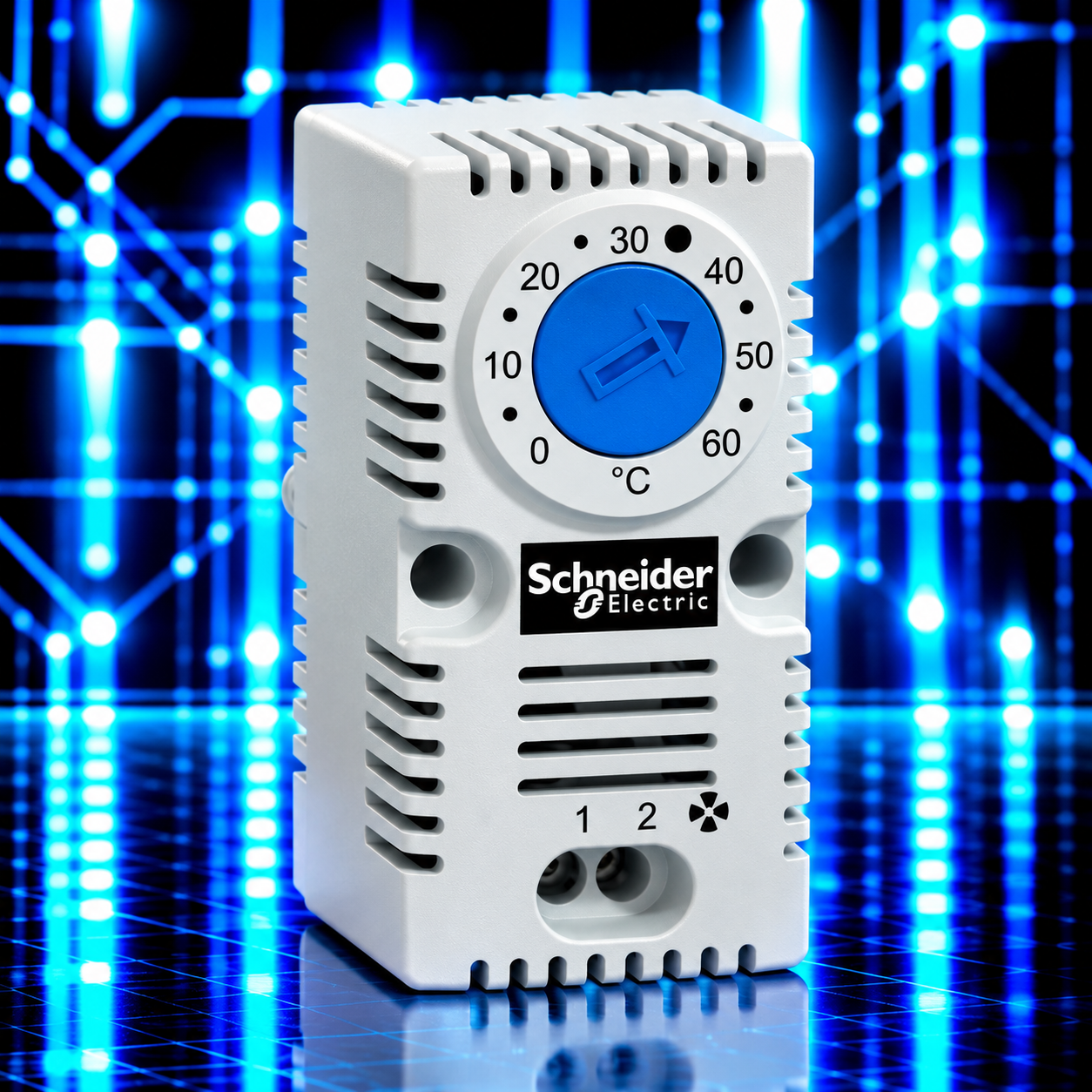

Thermostat Schneider Electric ClimaSys NSYCCOTHO – Contact NO – 0 à 60 °C – Bleu

Le thermostat Schneider Electric NSYCCOTHO est un dispositif électromécanique de régulation thermique appartenant à la gamme ClimaSys CC.

Conçu pour les coffrets et armoires électriques, il permet de commander automatiquement un ventilateur ou un dispositif de refroidissement lorsque la température intérieure dépasse une valeur prédéfinie.

Grâce à son contact normalement ouvert (NO), à sa plage de réglage de 0 à 60 °C et à son format compact, il constitue une solution pratique pour la gestion thermique des installations électriques industrielles.

Régulation thermique des armoires électriques

Les composants électriques et électroniques installés dans une armoire peuvent dégager de la chaleur pendant leur fonctionnement.

Une température excessive peut réduire leur durée de vie et affecter leur fiabilité.

Le thermostat NSYCCOTHO permet de déclencher automatiquement une ventilation lorsque la température atteint le seuil de fonctionnement.

Il contribue ainsi à maintenir des conditions thermiques compatibles avec les équipements installés.

Contact NO à fermeture

Le thermostat dispose d’un contact NO – Normally Open, également appelé contact normalement ouvert ou contact à fermeture.

Lorsque la température est inférieure à la consigne, le contact reste ouvert.

Lorsque la température dépasse le seuil de réglage, le contact se ferme et peut commander un ventilateur ou un circuit de refroidissement.

Après une diminution suffisante de la température, le contact revient à son état ouvert.

Ce fonctionnement convient particulièrement à la commande de ventilation des armoires électriques.

Réglage de température de 0 à 60 °C

Le thermostat permet de sélectionner une température de consigne comprise entre 0 et 60 °C.

Le réglage s’effectue directement à l’aide de la molette bleue graduée située sur la façade.

Cette plage permet d’adapter le fonctionnement de la ventilation aux exigences des équipements installés.

Schneider Electric indique notamment 35 °C comme réglage recommandé dans son exemple d’utilisation pour la ventilation d’armoire.

La valeur définitive doit toutefois être déterminée selon les conditions réelles de l’installation.

Technologie électromécanique bimétallique

Le NSYCCOTHO utilise un élément sensible à la température de type bimétallique.

La variation de température provoque une déformation mécanique qui entraîne la commutation du contact.

Cette technologie permet une régulation simple sans alimentation électronique auxiliaire dédiée au mécanisme de mesure.

Le thermostat fonctionne de manière autonome, en fonction de la température ambiante autour de son capteur.

Commande automatique des ventilateurs

L’application principale du NSYCCOTHO est la commande de ventilateurs de refroidissement pour armoires électriques.

Lorsque la température dépasse la consigne, le contact se ferme et autorise le fonctionnement du ventilateur.

Lorsque la température redescend suffisamment, le contact s’ouvre et interrompt la commande.

Ce fonctionnement permet d’éviter une ventilation permanente lorsque celle-ci n’est pas nécessaire.

Le ventilateur, le filtre et le débit d’air doivent être dimensionnés en fonction de la puissance thermique dissipée dans l’armoire.

Hystérésis thermique

Le thermostat présente une hystérésis de commutation.

Cette différence entre les températures d’enclenchement et de déclenchement permet de limiter les commutations répétées lorsque la température varie autour de la consigne.

L’hystérésis est d’environ 7 K pour cette référence.

Elle doit être prise en compte lors de la définition du seuil de ventilation.

Installation sur rail DIN

Le thermostat Schneider NSYCCOTHO est conçu pour une intégration simple dans les coffrets électriques.

Il peut être installé sur un rail DIN compatible, une plaque de montage ou une traverse prévue à cet effet.

Son format compact facilite son positionnement à proximité des équipements de ventilation.

Le choix de l’emplacement est important pour obtenir une mesure représentative de la température intérieure.

Applications dans les armoires d’automatisme

Le thermostat peut être utilisé dans les armoires intégrant :

• Automates programmables industriels.
• Alimentations électriques.
• Modules d’entrées-sorties.
• Relais et contacteurs.
• Équipements de communication industrielle.
• Interfaces de commande.
• Équipements électroniques de supervision.
• Systèmes de télégestion.
• Composants électriques basse tension.

Il contribue à la gestion thermique de ces installations lorsqu’il est associé à un système de ventilation adapté.

Applications dans les tableaux électriques

Le NSYCCOTHO convient également à certaines installations de distribution électrique nécessitant une commande thermique.

Il peut être intégré dans les tableaux basse tension, les coffrets de commande et les armoires de puissance compatibles.

Son rôle consiste à commander un équipement de refroidissement, et non à mesurer précisément la température de chaque composant.

Utilisation avec un contacteur

Pour les ventilateurs dont le courant ou le courant de démarrage dépasse les caractéristiques admissibles du thermostat, il est nécessaire d’utiliser un relais intermédiaire ou un contacteur adapté.

Dans cette configuration, le thermostat commande la bobine du contacteur, tandis que les contacts de puissance alimentent le ventilateur.

Cette architecture permet de séparer la fonction de régulation thermique de la commutation de puissance.

Différence entre thermostat bleu et thermostat rouge

La gamme ClimaSys propose différentes versions de thermostats.

Le NSYCCOTHO à molette bleue possède un contact NO, destiné principalement à déclencher la ventilation lorsque la température augmente.

Le NSYCCOTHC, associé à la commande de chauffage, possède un contact NC, normalement fermé, destiné notamment à commander une résistance chauffante lorsque la température diminue.

Il est important de sélectionner la référence correspondant à la fonction recherchée.

Avantages du thermostat Schneider NSYCCOTHO

Contact NO à fermeture : adapté à la commande automatique de ventilation.

Plage de réglage 0 à 60 °C : permet d’ajuster la température de déclenchement.

Technologie bimétallique : fonctionnement électromécanique simple.

Montage polyvalent : installation sur rail DIN ou support compatible.

Format compact : intégration facile dans les armoires électriques.

Molette bleue graduée : réglage direct sans programmation.

Gamme ClimaSys CC : intégration dans les solutions de gestion thermique Schneider Electric.

Caractéristiques principales

• Marque : Schneider Electric.
• Gamme : ClimaSys CC.
• Référence : NSYCCOTHO.
• Type : thermostat électromécanique.
• Contact : NO, normalement ouvert.
• Fonction : commande de ventilation.
• Température réglable : 0 à 60 °C.
• Capteur : bimétallique.
• Molette : bleue.
• Tension assignée : 250 V.
• Courant de commutation résistif : jusqu’à 10 A sous 250 V AC.
• Montage : rail DIN ou support compatible.
• Dimensions : 68 × 33 × 44 mm.
• Indice de protection : IP20.

Recommandations d’installation

Couper et consigner l’alimentation électrique avant toute intervention.

Vérifier la compatibilité du thermostat avec la tension et le courant du circuit commandé.

Respecter le schéma de raccordement fourni par Schneider Electric.

Installer le thermostat dans une zone représentative de la température intérieure de l’armoire.

Éviter de le placer directement dans le flux d’air froid d’un ventilateur ou contre une source de chaleur localisée, sauf si l’application le nécessite.

Utiliser un contacteur adapté lorsque la charge dépasse les capacités de commutation du thermostat.

Vérifier le bon fonctionnement de la ventilation après installation.

Tenir compte de l’hystérésis lors du réglage de la température.

Important : le NSYCCOTHO est un thermostat de commande thermique. Il ne constitue pas un dispositif de sécurité indépendant certifié pour assurer à lui seul une fonction critique de protection contre la surchauffe.

Le thermostat Schneider Electric ClimaSys NSYCCOTHO constitue une solution pour les électriciens industriels, automaticiens, tableautiers et professionnels de maintenance recherchant une commande automatique de ventilation pour leurs armoires électriques.
