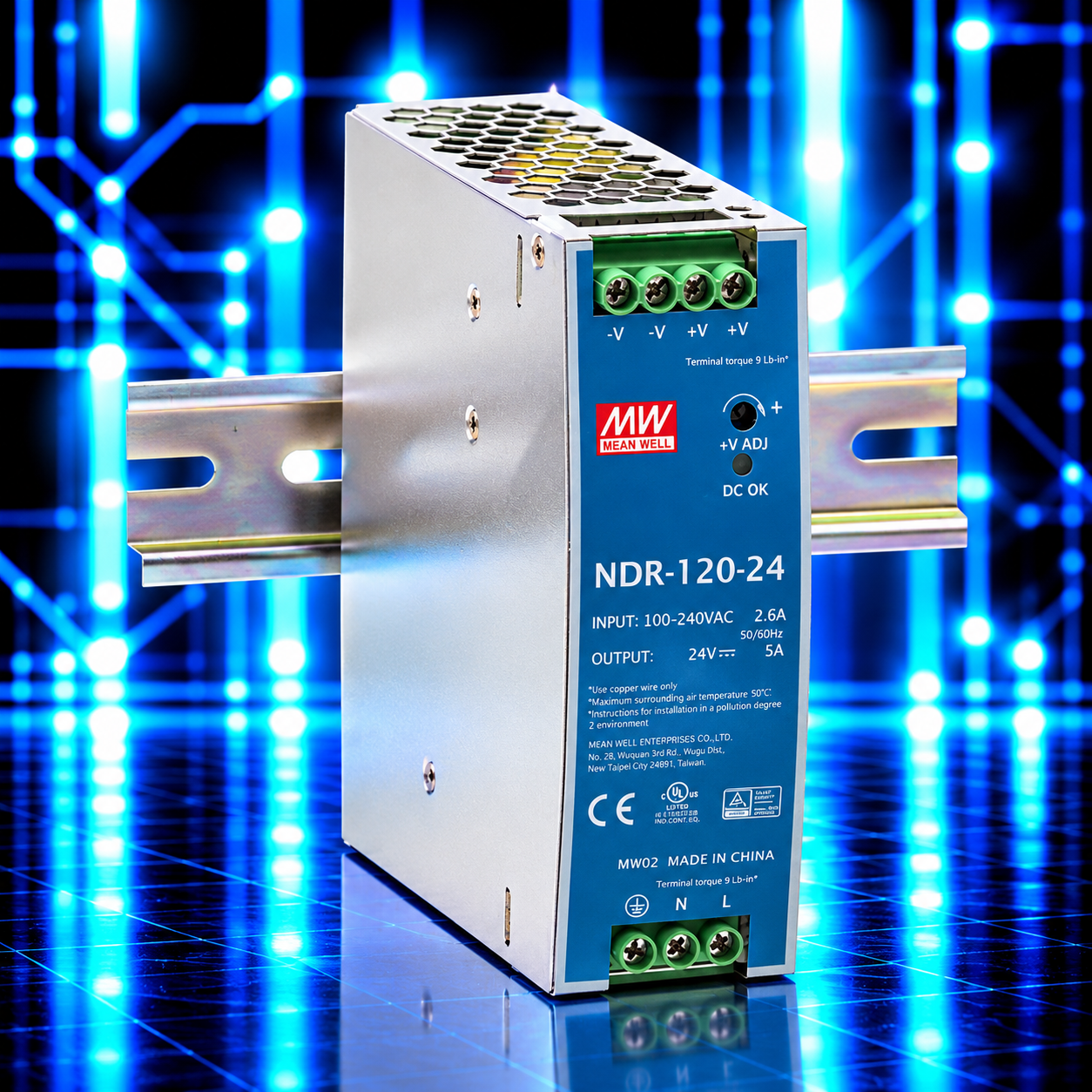

Alimentation Industrielle MEAN WELL NDR-120-24 – 24 V DC – 5 A – 120 W – Rail DIN

L’alimentation MEAN WELL NDR-120-24 est une alimentation industrielle à découpage conçue pour fournir une tension continue stabilisée de 24 V DC aux équipements électriques et électroniques.

Avec une puissance nominale de 120 W et un courant maximal de 5 A, elle constitue une solution adaptée aux installations d’automatisme, de contrôle-commande, d’instrumentation et de communication industrielle.

Son format compact et son système de fixation sur rail DIN permettent une intégration dans les armoires électriques et les tableaux de commande.

Alimentation industrielle 24 V DC

Le 24 V DC est une tension couramment utilisée dans les systèmes d’automatisme industriel.

Elle permet notamment d’alimenter les automates programmables, modules d’entrées-sorties, capteurs, relais d’interface et équipements de communication compatibles.

La MEAN WELL NDR-120-24 transforme une alimentation électrique d’entrée compatible en une tension continue régulée de 24 V.

Cette régulation contribue à assurer le fonctionnement des équipements électroniques raccordés.

Puissance nominale de 120 W

L’alimentation possède une puissance de sortie nominale de 120 watts.

Cette puissance correspond au produit de sa tension nominale de 24 V par son courant maximal de 5 A.

Elle peut alimenter plusieurs équipements simultanément, à condition que leur consommation cumulée reste dans les limites admissibles de l’alimentation.

Pour les installations industrielles, il est recommandé de prévoir une marge de dimensionnement tenant compte des courants de démarrage, de la température ambiante et des évolutions éventuelles de l’installation.

Courant de sortie de 5 A

La DR-120-24 peut fournir un courant de sortie nominal maximal de 5 ampères.

Cette capacité convient à de nombreuses applications de commande et de signalisation.

Le courant total consommé par les équipements raccordés doit être calculé avant l’installation.

En présence de charges inductives ou de courants d’appel importants, il est nécessaire de vérifier leur compatibilité avec les caractéristiques de l’alimentation.

Tension de sortie réglable de 24 à 28 V DC

L’alimentation dispose d’un dispositif de réglage permettant d’ajuster la tension de sortie entre 24 et 28 V DC.

Cette fonction peut être utile pour certaines applications nécessitant une compensation limitée des chutes de tension dans les conducteurs.

Toute modification doit toutefois respecter les plages de tension acceptées par les équipements alimentés.

Une tension trop élevée peut endommager les composants électroniques sensibles.

Entrée AC avec sélection 115/230 V

La MEAN WELL NDR-120-24 accepte deux plages d’alimentation alternatives :

• 88 à 132 V AC.
• 176 à 264 V AC.

La sélection s’effectue à l’aide d’un commutateur présent sur l’appareil.

Pour une installation alimentée en 230 V AC, le sélecteur doit être correctement positionné avant la mise sous tension.

Le changement de position ne doit jamais être réalisé lorsque l’alimentation est sous tension.

Technologie à découpage

La technologie à découpage permet de convertir l’énergie électrique avec un rendement élevé dans un format relativement compact.

Le modèle NDR-120-24 possède un rendement typique de 84 %.

La conversion s’accompagne de pertes thermiques qui doivent être évacuées par convection naturelle.

Il est donc important de respecter les conditions de ventilation et les espacements recommandés lors de l’installation.

Montage sur rail DIN 35 mm

L’alimentation est conçue pour être installée sur les rails DIN normalisés de type :

• TS-35/7,5.
• TS-35/15.

Cette fixation facilite son intégration dans les armoires électriques industrielles.

Elle permet une organisation cohérente avec les disjoncteurs, relais, borniers et autres composants modulaires.

Le montage doit respecter l’orientation et les conditions de ventilation prescrites par le fabricant.

Protection contre les courts-circuits

La NDR-120-24 dispose d’une protection électronique contre les courts-circuits.

Cette fonction contribue à protéger l’alimentation lorsqu’un défaut apparaît sur son circuit de sortie.

Après suppression du défaut, l’alimentation peut retrouver son fonctionnement normal selon les conditions de protection prévues par le fabricant.

Cette protection interne ne remplace pas les protections électriques nécessaires au niveau des circuits de distribution.

Protection contre les surcharges

L’alimentation intègre une protection contre les surcharges.

Lorsque la puissance demandée dépasse les limites prévues, un dispositif de limitation intervient afin de réduire les risques de détérioration.

Cette protection contribue à préserver l’alimentation face à des conditions de fonctionnement anormales.

Il reste nécessaire de dimensionner correctement les charges raccordées.

Protection contre les surtensions

La MEAN WELL NDR-120-24 possède également une protection contre les surtensions en sortie.

Cette fonction intervient lorsque la tension dépasse les limites définies par le fabricant.

Elle contribue à limiter les risques pour les équipements raccordés, sans se substituer à une protection externe contre les surtensions du réseau lorsque celle-ci est nécessaire.

Protection thermique

L’alimentation est équipée d’une protection contre les températures excessives.

Elle fonctionne par refroidissement naturel, sans ventilateur intégré.

En cas de surchauffe, la protection thermique peut interrompre la sortie afin de protéger les composants internes.

Le respect de la température ambiante et des règles de ventilation est indispensable pour assurer un fonctionnement fiable.

Applications en automatisme industriel

L’alimentation NDR-120-24 peut être utilisée dans les installations comprenant :

• Automates programmables industriels (PLC).
• Modules d’entrées et sorties déportées.
• Capteurs et transmetteurs 24 V DC.
• Relais d’interface et modules de commande.
• Interfaces homme-machine compatibles.
• Équipements de signalisation.
• Switchs Ethernet industriels 24 V DC.
• Modules de communication et de télégestion.
• Systèmes de contrôle d’accès compatibles.
• Équipements d’instrumentation.
• Circuits auxiliaires d’armoires électriques.

Utilisation dans les armoires électriques

Dans une armoire d’automatisme, l’alimentation 24 V DC constitue souvent un composant central du système de commande.

Elle fournit l’énergie nécessaire aux équipements électroniques basse tension continue.

Son installation sur rail DIN permet de réduire l’encombrement et de simplifier l’organisation du câblage.

Les circuits de sortie doivent être correctement identifiés et protégés selon leur fonction.

Exemple de dimensionnement des charges

Pour une alimentation 24 V DC / 5 A, voici un exemple purement illustratif de répartition des consommations :

Dans cet exemple, le courant total de 2,8 A représente environ 56 % de la capacité nominale de l’alimentation.

Les consommations indiquées sont fictives : le dimensionnement réel doit être établi à partir des fiches techniques de chaque équipement.

Avantages de la MEAN WELL NDR-120-24

Tension stabilisée de 24 V DC : adaptée aux équipements industriels compatibles.

Puissance de 120 W : permet d’alimenter plusieurs charges dans la limite de 5 A.

Montage rail DIN : facilite l’intégration dans les armoires électriques.

Sortie réglable : tension ajustable entre 24 et 28 V DC.

Rendement de 84 % : conversion électrique efficace.

Protections électroniques intégrées : courts-circuits, surcharges, surtensions et surchauffes.

Refroidissement naturel : fonctionnement sans ventilateur.

Indicateur LED : permet de visualiser la présence de la tension de sortie.

Caractéristiques principales

• Fabricant : MEAN WELL.
• Référence : NDR-120-24.
• Gamme : NDR-120.
• Technologie : alimentation industrielle à découpage.
• Puissance nominale : 120 W.
• Tension de sortie : 24 V DC.
• Courant nominal : 5 A.
• Réglage de sortie : 24 à 28 V DC.
• Entrée AC : 88–132 V / 176–264 V.
• Sélection d’entrée : commutateur 115/230 V.
• Rendement typique : 84 %.
• Refroidissement : convection naturelle.
• Fixation : rail DIN 35 mm.
• Dimensions : 65,5 × 125,2 × 100 mm.
• Protections : court-circuit, surcharge, surtension et surchauffe.

Recommandations d’installation

Couper et consigner l’alimentation électrique avant toute intervention.

Vérifier la position du sélecteur 115/230 V avant la première mise sous tension.

Installer l’alimentation sur un rail DIN compatible et dans une enveloppe électrique adaptée à l’environnement.

Respecter les dégagements nécessaires à la ventilation naturelle.

Raccorder correctement les bornes phase, neutre et terre de protection selon le schéma constructeur.

Vérifier la polarité des bornes de sortie +V et -V.

Dimensionner les conducteurs et les protections selon les courants admissibles.

Ne pas dépasser la puissance nominale et tenir compte du déclassement en température.

Éviter toute exposition directe à l’eau, à la condensation et aux poussières conductrices.

Faire réaliser l’installation par une personne qualifiée.

Important : la MEAN WELL NDR-120-24 est une alimentation AC/DC industrielle, et non un chargeur de batterie ou une alimentation secourue UPS. Son utilisation pour la charge de batteries ou pour une mise en parallèle doit faire l’objet d’une vérification de compatibilité spécifique.

L’alimentation industrielle MEAN WELL NDR-120-24 – 24 V DC – 5 A – 120 W constitue une solution pour les automaticiens, intégrateurs, électriciens industriels et responsables de maintenance recherchant une alimentation stabilisée à installer sur rail DIN.
