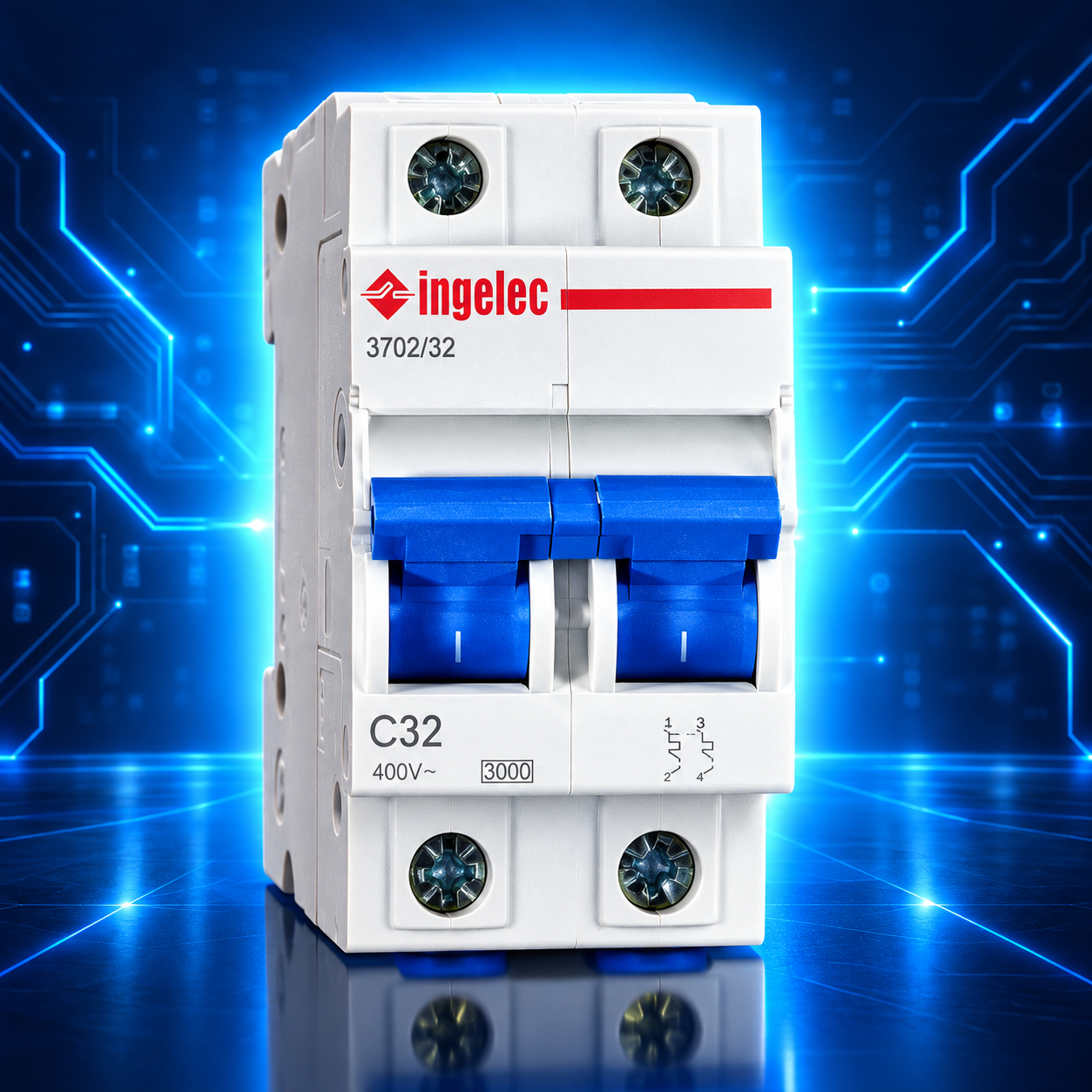

Disjoncteur INGELEC Sécuris – 2P – 32 A – Courbe C – 3 kA

Le disjoncteur modulaire INGELEC Sécuris 2P 32 A, référence 3702/32, est un dispositif de protection électrique bipolaire destiné aux installations basse tension.

Appartenant à la gamme Sécuris du fabricant INGELEC, il assure la protection des circuits contre les surcharges prolongées et les courts-circuits grâce à son mécanisme magnétothermique.

Avec son courant nominal de 32 A, sa courbe de déclenchement C et son pouvoir de coupure de 3 kA, il constitue une solution de protection pour les tableaux électriques résidentiels, tertiaires et les circuits auxiliaires industriels compatibles.

Protection magnétothermique des circuits

Le disjoncteur INGELEC Sécuris associe deux mécanismes de protection complémentaires.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé afin de limiter l’échauffement excessif des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un court-circuit provoque une surintensité importante.

Ces fonctions permettent de protéger les câbles et les installations électriques contre les conséquences des surintensités.

Courbe de déclenchement C

Le disjoncteur INGELEC Sécuris 32 A possède une courbe de déclenchement C.

Cette courbe est adaptée aux circuits présentant des courants d’appel modérés.

Pour un courant nominal de 32 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 160 et 320 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique convient notamment à certains circuits de distribution électrique et d’alimentation d’équipements.

Configuration bipolaire 2P

Le disjoncteur INGELEC 3702/32 possède deux pôles protégés.

Cette configuration permet la protection magnétothermique et la coupure simultanée des deux conducteurs raccordés.

Il peut être utilisé dans les installations monophasées nécessitant un appareil bipolaire, sous réserve du respect des règles de raccordement et de protection.

Contrairement à un disjoncteur 1P+N, un véritable disjoncteur 2P possède une protection contre les surintensités sur chacun de ses deux pôles.

Pouvoir de coupure de 3 kA

Le disjoncteur INGELEC Sécuris possède un pouvoir de coupure annoncé de 3 000 A.

Cette caractéristique représente sa capacité à interrompre un courant de court-circuit dans les conditions normalisées.

Avant l’installation, il est indispensable de vérifier que le courant de court-circuit présumé au point d’utilisation est compatible avec ce pouvoir de coupure.

Courant nominal de 32 A

Le disjoncteur possède un courant nominal de 32 ampères.

Ce calibre peut être utilisé pour protéger des circuits électriques dont les conducteurs et les équipements sont correctement dimensionnés.

Le choix du calibre doit tenir compte de la section des câbles, du mode de pose, de la température ambiante et des caractéristiques de la charge.

Installation sur rail DIN

Le disjoncteur INGELEC Sécuris est destiné à une installation dans les tableaux électriques modulaires.

Son montage sur rail DIN facilite son intégration dans les coffrets de distribution et les armoires électriques.

Il peut être raccordé à l’aide de conducteurs ou d’accessoires de distribution compatibles avec les prescriptions du fabricant.

Applications électriques

Le disjoncteur INGELEC Sécuris 2P 32 A peut être utilisé dans les applications compatibles suivantes :

• Tableaux électriques résidentiels.

• Circuits de distribution monophasée.

• Coffrets électriques de bâtiments.

• Tableaux électriques secondaires.

• Installations électriques tertiaires.

• Circuits d’alimentation d’équipements.

• Tableaux de commande électrique.

• Coffrets techniques.

• Installations commerciales.

• Armoires électriques industrielles compatibles.

• Circuits auxiliaires basse tension.

Utilisation en automatisme industriel

Dans certaines installations industrielles, le disjoncteur INGELEC Sécuris 2P 32 A peut être utilisé pour protéger des circuits auxiliaires ou des départs électriques monophasés.

Il peut notamment être intégré dans des armoires électriques comportant des équipements de commande, des alimentations auxiliaires et des circuits de distribution.

Pour les équipements présentant des courants d’appel importants, il convient de vérifier la compatibilité de la courbe C avec les caractéristiques de fonctionnement.

Le pouvoir de coupure de 3 kA doit également être vérifié en fonction du courant de court-circuit disponible.

Avantages du disjoncteur INGELEC Sécuris

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 32 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Configuration bipolaire : protection des deux pôles et coupure simultanée.

Pouvoir de coupure 3 kA : protection contre les courts-circuits dans les limites assignées.

Montage sur rail DIN : intégration dans les tableaux électriques modulaires.

Marque INGELEC : fabricant marocain spécialisé dans l’appareillage électrique basse tension.

Caractéristiques principales

• Marque : INGELEC.

• Gamme : Sécuris.

• Référence fabricant : 3702/32.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 2P.

• Nombre de pôles protégés : 2.

• Courant nominal : 32 A.

• Courbe de déclenchement : C.

• Pouvoir de coupure : 3 kA.

• Tension nominale de la gamme : 230/400 V AC.

• Fréquence : 50/60 Hz.

• Tension d’isolement : 500 V.

• Montage : rail DIN.

• Application : protection des circuits électriques basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 32 A est compatible avec le courant admissible des conducteurs et les caractéristiques des équipements raccordés.

S’assurer que le pouvoir de coupure de 3 kA est suffisant pour le courant de court-circuit présumé.

Respecter les prescriptions de raccordement et les couples de serrage indiqués dans la documentation INGELEC.

Vérifier la coordination avec les dispositifs de protection situés en amont et en aval.

Installer l’appareil dans un coffret adapté aux conditions d’environnement.

Effectuer les contrôles électriques nécessaires avant la mise en service.

Important : ce disjoncteur assure la protection contre les surcharges et les courts-circuits, mais ne possède pas de protection différentielle intégrée. Un dispositif différentiel adapté doit être prévu lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur INGELEC Sécuris 2P 32 A courbe C 3 kA constitue une solution de protection pour les électriciens, installateurs, professionnels de la maintenance et intégrateurs d’installations électriques basse tension.
