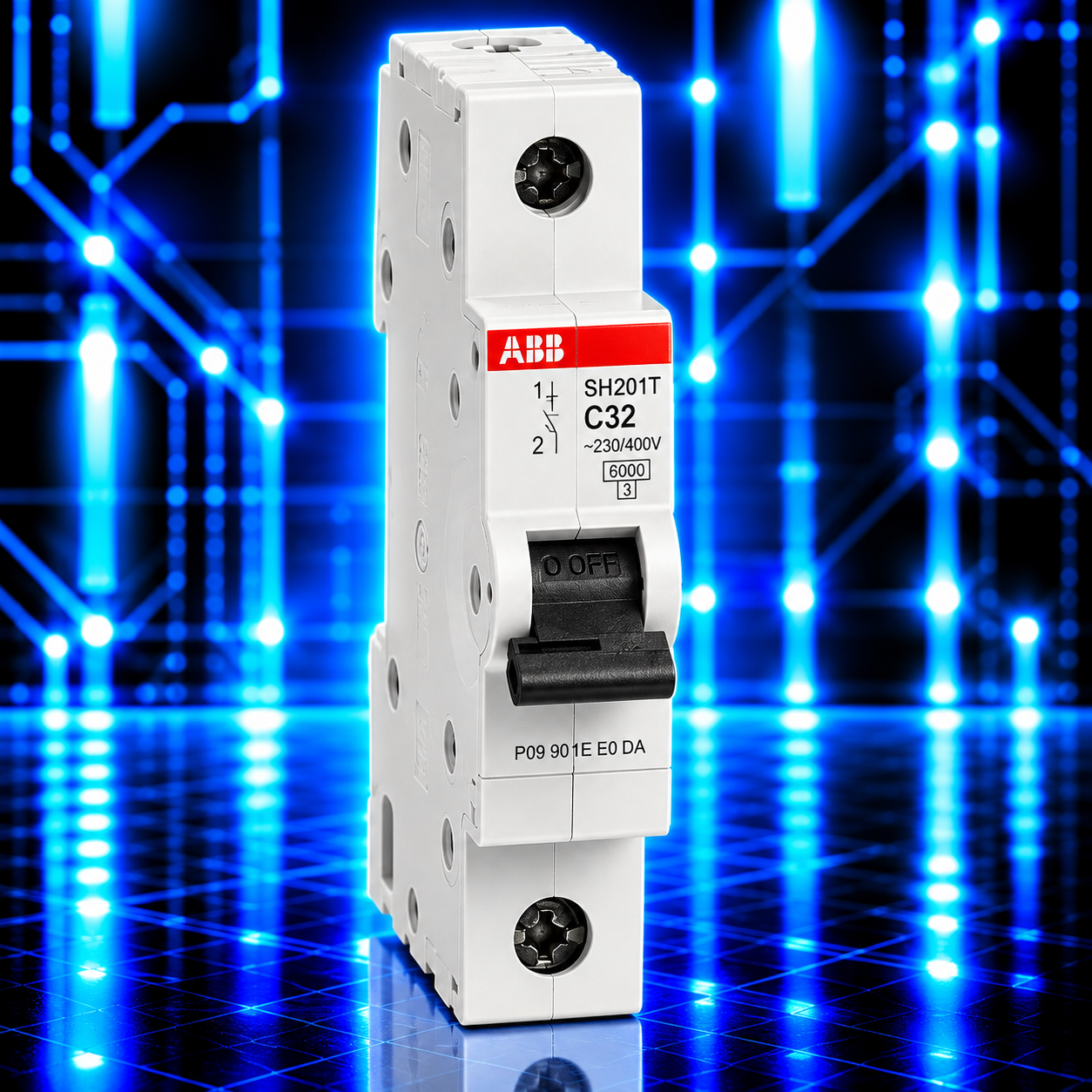

Disjoncteur ABB SH201T-C32 – 1P – 32 A – Courbe C – 3 kA

Le disjoncteur modulaire ABB SH201T-C32, référence 2CDS231001R0324, est un appareil de protection magnétothermique unipolaire destiné aux installations électriques basse tension.

Appartenant à la gamme Compact Home SH200T d’ABB, il protège les circuits contre les surcharges prolongées et les courts-circuits.

Avec son courant nominal de 32 A, sa courbe de déclenchement C et son pouvoir de coupure de 3 kA, il constitue une solution pour les tableaux de distribution et les circuits électriques correctement dimensionnés.

Protection magnétothermique des circuits

Le disjoncteur ABB SH201T-C32 associe deux mécanismes de protection complémentaires.

Protection thermique : elle détecte les surcharges prolongées et provoque un déclenchement temporisé pour limiter l’échauffement des conducteurs.

Protection magnétique : elle intervient rapidement lorsqu’un court-circuit provoque une surintensité importante.

Ces deux fonctions contribuent à protéger les câbles et les équipements électriques contre les effets des surintensités.

Courbe de déclenchement C

Le disjoncteur ABB SH201T-C32 possède une courbe C, couramment utilisée pour les circuits présentant des courants d’appel modérés.

Pour un courant nominal de 32 A, la plage conventionnelle de déclenchement magnétique instantané est comprise entre 160 et 320 A, soit 5 à 10 fois le courant nominal.

Cette caractéristique convient notamment à certains circuits de distribution et d’alimentation d’équipements électriques.

Configuration unipolaire 1P

Le disjoncteur ABB SH201T-C32 possède un seul pôle protégé.

Il assure la protection et la coupure d’un conducteur de phase.

Contrairement à un disjoncteur 1P+N ou 2P, ce modèle ne réalise pas la coupure simultanée de la phase et du neutre.

Pouvoir de coupure de 3 kA

Le disjoncteur ABB SH201T-C32 possède un pouvoir de coupure assigné Icn de 3 000 A, conformément à la norme IEC/EN 60898-1.

Cette valeur représente sa capacité de coupure dans les conditions normalisées.

Avant l’installation, il est indispensable de vérifier que le courant de court-circuit présumé au point d’installation est compatible avec ce pouvoir de coupure.

Classe de limitation d’énergie 3

Le disjoncteur ABB SH201T-C32 appartient à la classe de limitation d’énergie 3.

Cette caractéristique contribue à limiter l’énergie traversante lors des courts-circuits et à réduire les contraintes thermiques sur les conducteurs.

Courant nominal de 32 A

Le courant nominal de 32 ampères permet la protection de circuits électriques correctement dimensionnés.

Le choix de ce calibre doit tenir compte de la section des conducteurs, du mode de pose, de la température ambiante et du courant d’utilisation du circuit.

Installation sur rail DIN

Le disjoncteur ABB SH201T-C32 est conçu pour une installation dans les tableaux électriques modulaires.

Avec une largeur de 17,5 mm, il occupe un seul module.

Son format compact facilite l’intégration dans les coffrets électriques et les tableaux de distribution.

Applications électriques

Le disjoncteur ABB SH201T-C32 peut être utilisé dans les applications compatibles suivantes :

• Tableaux électriques résidentiels.

• Circuits de distribution basse tension.

• Coffrets électriques monophasés.

• Tableaux électriques secondaires.

• Installations électriques tertiaires.

• Circuits d’alimentation d’équipements.

• Tableaux de commande électrique.

• Coffrets techniques de bâtiments.

• Circuits auxiliaires basse tension.

• Installations commerciales.

• Armoires électriques industrielles compatibles.

Utilisation en automatisme industriel

Dans les installations industrielles, le disjoncteur ABB SH201T-C32 peut être utilisé pour protéger certains circuits auxiliaires ou départs électriques.

Il peut notamment être intégré dans des armoires électriques comportant des équipements de commande, des alimentations auxiliaires ou des circuits de distribution.

Pour les équipements présentant des courants d’appel élevés, il convient de vérifier la compatibilité de la courbe C avec les caractéristiques de la charge.

Le pouvoir de coupure de 3 kA doit également être vérifié au regard du courant de court-circuit disponible.

Avantages du disjoncteur ABB SH201T-C32

Protection magnétothermique : protection contre les surcharges et les courts-circuits.

Courant nominal 32 A : adapté aux circuits correctement dimensionnés.

Courbe C : convient aux applications présentant des courants d’appel modérés.

Pouvoir de coupure 3 kA : protection contre les courts-circuits dans les limites assignées.

Configuration unipolaire : protection d’un conducteur de phase.

Classe de limitation d’énergie 3 : limitation de l’énergie traversante.

Format compact : largeur de 17,5 mm.

Montage sur rail DIN : intégration dans les tableaux électriques modulaires.

Caractéristiques principales

• Marque : ABB.

• Gamme : Compact Home SH200T.

• Référence commerciale : SH201T-C32.

• Référence fabricant : 2CDS231001R0324.

• Type : disjoncteur modulaire magnétothermique.

• Configuration : 1P.

• Courant nominal : 32 A.

• Courbe de déclenchement : C.

• Pouvoir de coupure Icn : 3 kA.

• Classe de limitation d’énergie : 3.

• Largeur : 17,5 mm.

• Montage : rail DIN.

• Norme : IEC/EN 60898-1.

• Application : protection des circuits électriques basse tension.

Recommandations d’installation

Avant l’installation, vérifier que le calibre de 32 A est adapté au courant admissible des conducteurs et aux équipements raccordés.

S’assurer que le pouvoir de coupure de 3 kA est compatible avec le courant de court-circuit présumé au point d’installation.

Respecter les sections de conducteurs et les couples de serrage prescrits par ABB.

Vérifier la coordination avec les protections situées en amont et en aval.

Installer l’appareil dans un coffret électrique adapté aux conditions d’environnement.

Effectuer les contrôles électriques nécessaires avant la mise en service.

Important : le disjoncteur ABB SH201T-C32 assure la protection contre les surcharges et les courts-circuits, mais ne possède pas de protection différentielle intégrée. Un dispositif différentiel adapté doit être prévu lorsque la protection contre les courants de fuite à la terre est nécessaire.

Le disjoncteur ABB SH201T-C32 1P 32 A courbe C 3 kA constitue une solution de protection pour les électriciens, installateurs, professionnels de la maintenance et intégrateurs d’installations électriques basse tension.
