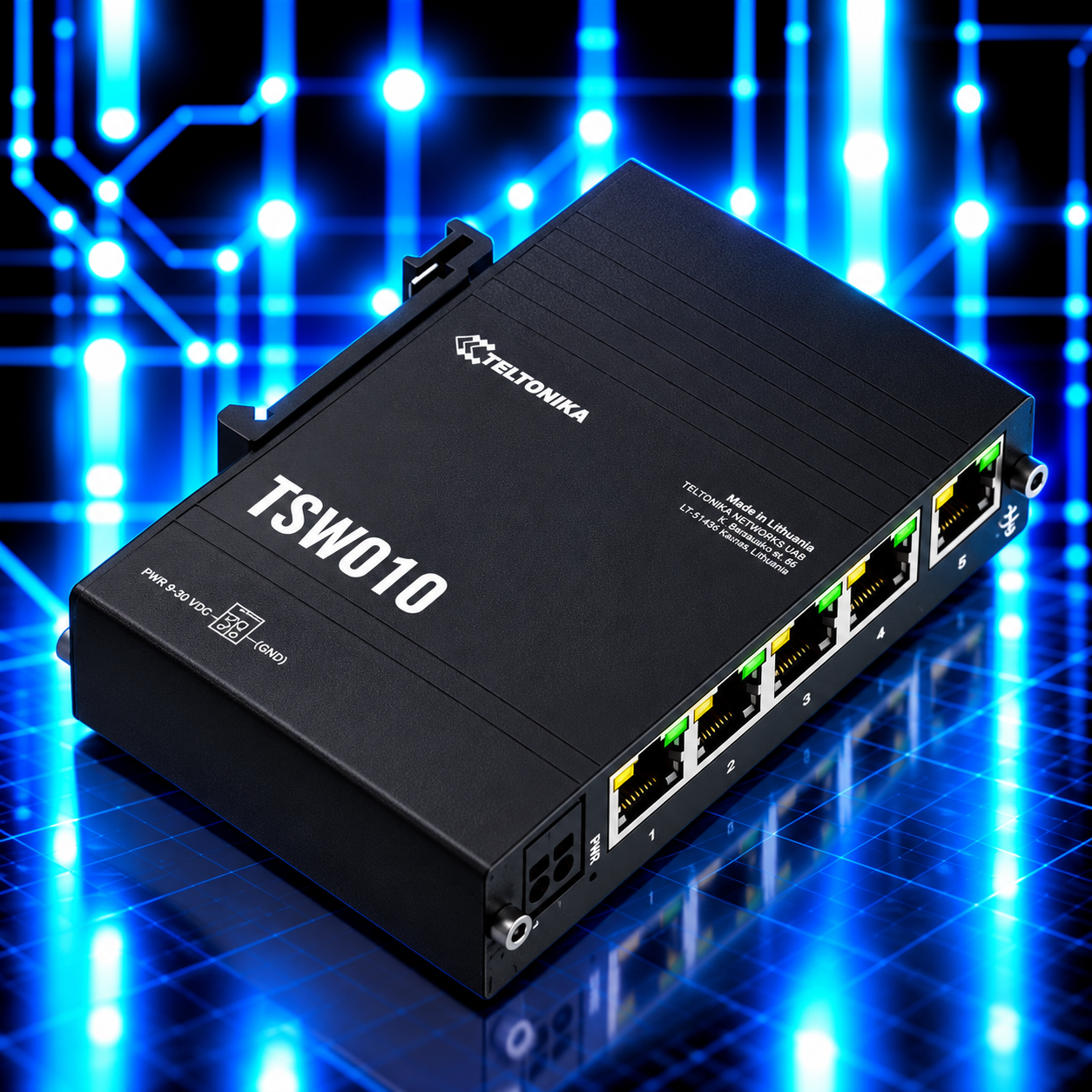

Switch Ethernet Industriel Teltonika TSW010 – 5 Ports Fast Ethernet 10/100 Mbps – Rail DIN

Le Teltonika TSW010 est un switch Ethernet industriel compact, conçu pour étendre la connectivité réseau dans les installations d’automatisme, de télégestion et de communication industrielle.

Doté de 5 ports Ethernet RJ45 10/100 Mbps, il permet de connecter plusieurs équipements au sein d’un même réseau local, sans nécessiter de configuration préalable.

Son boîtier métallique, sa faible consommation électrique et son montage sur rail DIN facilitent son intégration dans les armoires électriques industrielles.

5 ports Ethernet Fast Ethernet 10/100 Mbps

Le TSW010 dispose de cinq ports RJ45 compatibles avec les vitesses de communication de 10 et 100 Mbps.

Il permet notamment de relier :

• Automates programmables industriels (PLC).
• Interfaces homme-machine (HMI).
• Routeurs et passerelles Ethernet.
• Ordinateurs industriels.
• Équipements de supervision SCADA.
• Modules d’entrées-sorties Ethernet.
• Instruments et équipements de mesure compatibles.
• Systèmes de télégestion et de communication.

La vitesse de 100 Mbps par port convient aux applications dont les besoins de bande passante restent modérés.

Switch non administrable Plug & Play

Le Teltonika TSW010 est un commutateur non administrable.

Il fonctionne directement après raccordement de son alimentation et des câbles Ethernet.

Aucune adresse IP de gestion, interface de configuration ou programmation n’est nécessaire.

Cette simplicité permet de réduire le temps d’installation et de mise en service.

Installation sur rail DIN

Le TSW010 possède un support rail DIN intégré.

Il peut ainsi être fixé dans une armoire d’automatisme à proximité des automates, alimentations et équipements réseau.

Le montage mural est également possible avec un accessoire supplémentaire adapté.

Alimentation industrielle 9 à 30 V DC

Le switch accepte une tension d’alimentation comprise entre 9 et 30 V DC.

Il peut notamment fonctionner sur les réseaux auxiliaires 12 V ou 24 V DC compatibles.

Le raccordement principal s’effectue au moyen d’un connecteur industriel à deux broches.

Cette plage d’alimentation facilite son intégration dans les systèmes électriques industriels.

Très faible consommation électrique

Le Teltonika TSW010 présente une consommation électrique particulièrement réduite :

• Consommation au repos : 0,3 W.
• Consommation maximale : 0,9 W.

Cette caractéristique est intéressante pour les installations alimentées par une source auxiliaire limitée, notamment certains systèmes de télégestion ou équipements autonomes.

Alimentation PoE passive en entrée

Le TSW010 peut également être alimenté par le premier port Ethernet ETH1 en utilisant une alimentation PoE passive compatible.

Cette fonction utilise une tension de 9 à 30 V DC et le mode B.

Important : cette fonctionnalité n’est pas compatible avec les normes PoE actives IEEE 802.3af, 802.3at ou 802.3bt.

Le TSW010 ne doit pas être considéré comme un switch PoE destiné à alimenter des caméras IP ou d’autres équipements par ses ports Ethernet.

Boîtier industriel en aluminium anodisé

Le switch possède un boîtier en aluminium anodisé.

Cette conception lui confère une structure robuste, adaptée à l’installation dans des armoires électriques et des environnements techniques.

Son format compact facilite son intégration dans les espaces où la place disponible est limitée.

Fonctionnement de -40 à +75 °C

Le Teltonika TSW010 est conçu pour fonctionner dans une plage de température allant de -40 °C à +75 °C.

Cette caractéristique permet son utilisation dans des installations industrielles exposées à des conditions thermiques exigeantes.

Le produit possède un indice de protection IP30 : il doit être installé dans une enveloppe appropriée lorsqu’il existe un risque d’exposition à l’eau ou à des poussières importantes.

Communication Ethernet automatique

Le switch prend en charge les fonctions d’auto-négociation et d’Auto MDI/MDIX.

Ces technologies facilitent la connexion des équipements Ethernet et l’adaptation aux caractéristiques des liaisons compatibles.

La commutation Store-and-Forward permet de recevoir et de vérifier les trames avant leur transmission vers le port de destination.

Applications en automatisme industriel

Le TSW010 peut être utilisé pour relier des automates programmables, interfaces HMI et équipements de supervision au sein d’un réseau local.

Il convient aux applications Ethernet industrielles compatibles qui ne nécessitent pas de fonctions avancées de gestion du trafic.

Il peut être intégré dans des installations de machines, de lignes de production et de systèmes de contrôle-commande.

Applications en télégestion

Dans les systèmes de télégestion, le TSW010 peut relier un routeur industriel, un automate et plusieurs équipements Ethernet.

Sa faible consommation électrique et son alimentation 9–30 V DC constituent des avantages pour les coffrets techniques distants.

Il peut notamment être utilisé dans certaines installations de pompage, de traitement de l’eau, de mesure et de surveillance à distance.

Réseaux de supervision SCADA

Le switch permet d’établir des connexions Ethernet entre différents équipements de supervision compatibles.

Il peut assurer la communication entre des automates, des passerelles et des postes industriels sur des réseaux simples.

Pour les architectures nécessitant des VLAN, des fonctions de redondance, une supervision SNMP ou des mécanismes avancés de priorisation, il convient de sélectionner un switch administrable approprié.

Avantages du Teltonika TSW010

5 ports RJ45 : connexion de plusieurs équipements Ethernet.

Fast Ethernet 10/100 Mbps : adapté aux réseaux industriels à débit modéré.

Plug & Play : aucune configuration préalable.

Alimentation 9–30 V DC : compatible avec de nombreuses alimentations industrielles.

Consommation maximale de 0,9 W : faible besoin énergétique.

Boîtier aluminium : construction robuste.

Montage rail DIN : installation rapide dans les armoires.

Température -40 à +75 °C : fonctionnement dans des environnements industriels exigeants.

Format compact : encombrement limité.

Caractéristiques principales

• Marque : Teltonika Networks.
• Référence : TSW010.
• Type : switch Ethernet industriel.
• Gestion : non administrable.
• Ports : 5 × RJ45.
• Vitesse : 10/100 Mbps.
• Alimentation : 9–30 V DC.
• PoE passive en entrée : ETH1, selon conditions de compatibilité.
• Consommation maximale : 0,9 W.
• Boîtier : aluminium anodisé.
• Protection : IP30.
• Température : -40 à +75 °C.
• Montage : rail DIN intégré.
• Dimensions : 113,1 × 27,4 × 80,5 mm.
• Poids : 146,5 g.

Recommandations d’installation

Avant le raccordement, vérifier la polarité et la tension de l’alimentation DC.

Installer le switch sur un rail DIN compatible, dans une armoire adaptée aux conditions environnementales.

Utiliser des câbles Ethernet de catégorie appropriée, avec des connecteurs RJ45 correctement sertis.

Respecter les longueurs maximales admissibles pour les liaisons Ethernet cuivre.

Prévoir une protection électrique adaptée à l’alimentation et respecter les recommandations de mise à la terre du fabricant.

Éviter les cheminements de câbles réseau à proximité immédiate de sources importantes de perturbations électromagnétiques, lorsque cela est possible.

Vérifier les voyants d’alimentation et d’activité Ethernet après la mise sous tension.

Important : le TSW010 est un switch non administrable. Il ne fournit pas les fonctions de configuration avancées d’un switch manageable et ne possède pas de ports Gigabit.

Le switch Ethernet industriel Teltonika TSW010 constitue une solution pratique pour les automaticiens, intégrateurs, installateurs et responsables de maintenance recherchant un commutateur réseau compact, robuste et simple à installer.
