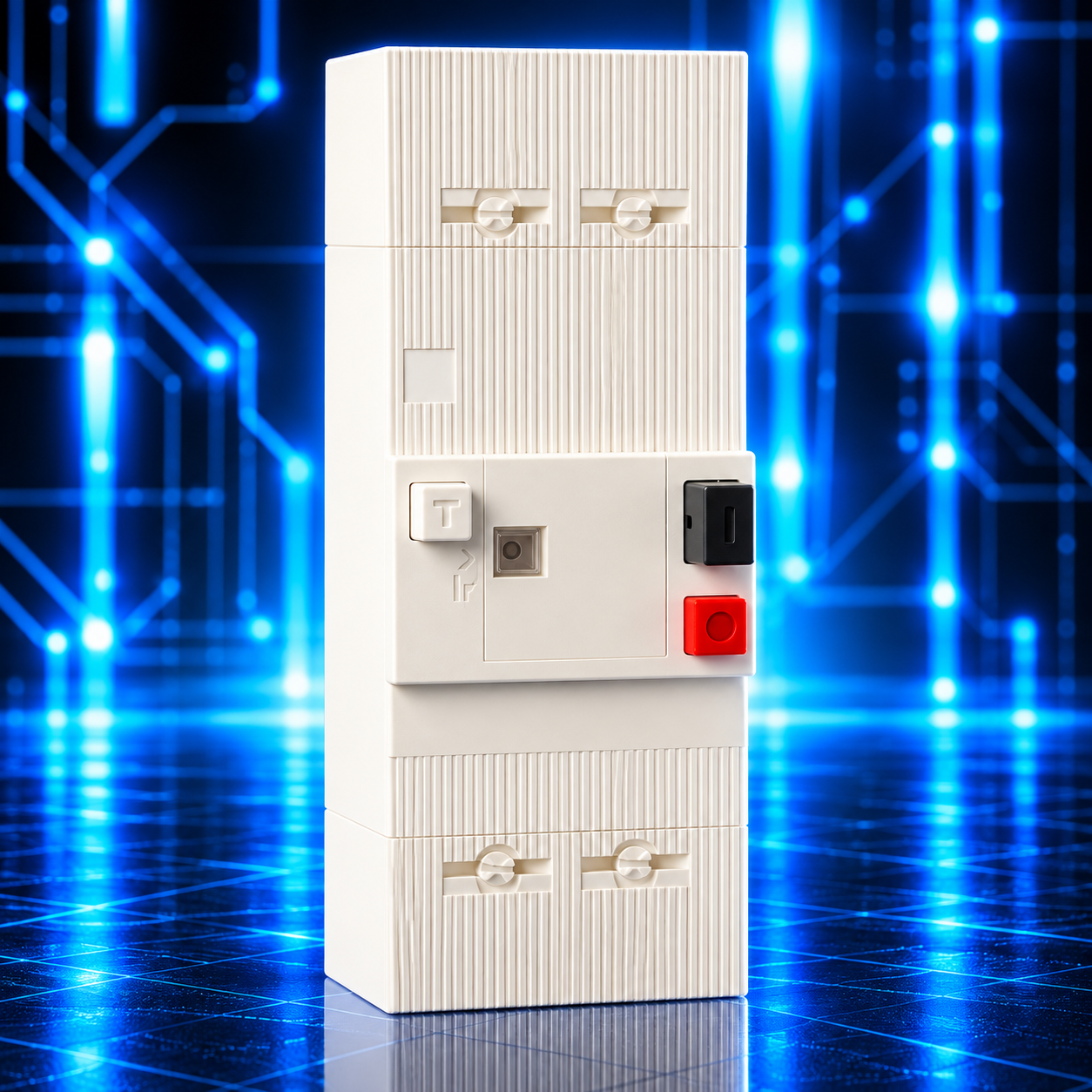

Disjoncteur Différentiel GARDY 2 Fils – 5/15 A – 500 mA

Le disjoncteur différentiel de branchement GARDY 2 fils 5/15 A – 500 mA, référence 5-15/2F, est un appareil de protection destiné aux installations électriques monophasées basse tension.

Il combine les fonctions de disjoncteur général et de protection différentielle afin de contribuer à la sécurité de l’installation et de ses équipements.

Disjoncteur de branchement monophasé

Le GARDY 2 fils est conçu pour les réseaux électriques monophasés avec phase et neutre.

Sa configuration bipolaire permet la coupure des deux conducteurs actifs de l’installation.

Il peut être utilisé en tête d’une installation électrique compatible, conformément aux prescriptions du distributeur et aux règles de sécurité applicables.

Calibre réglable de 5 à 15 A

Ce disjoncteur dispose d’une plage de courant de 5 à 15 A.

Le réglage doit être adapté à la puissance souscrite, aux caractéristiques du branchement et à la section des conducteurs.

Le calibre doit être sélectionné par un professionnel habilité, en respectant les prescriptions applicables.

Protection différentielle 500 mA

Le disjoncteur intègre une fonction de protection différentielle d’une sensibilité nominale de 500 mA.

Il détecte les déséquilibres de courant entre la phase et le neutre susceptibles d’indiquer un défaut d’isolement.

En présence d’un courant différentiel atteignant les conditions de déclenchement prévues, il coupe l’alimentation électrique.

Cette fonction contribue à la protection générale de l’installation.

Protection contre les surcharges

Le disjoncteur assure une protection contre les courants excessifs liés aux surcharges.

Cette fonction contribue à limiter l’échauffement des conducteurs et les risques de détérioration des installations électriques.

Protection contre les courts-circuits

Le GARDY 2 fils assure également la coupure des courants de court-circuit dans les limites de son pouvoir de coupure assigné.

Ce pouvoir de coupure doit être compatible avec le courant de court-circuit présumé au point d’installation.

Fonction de coupure générale

Le disjoncteur peut servir d’appareil de coupure générale pour une installation monophasée compatible.

Il permet d’interrompre l’alimentation en cas d’intervention, de défaut ou de nécessité de mise hors tension.

Les interventions électriques doivent respecter les procédures de consignation.

Applications principales

• Installations électriques monophasées.
• Branchement électrique résidentiel.
• Tableaux de distribution basse tension.
• Petits locaux commerciaux.
• Installations professionnelles de faible puissance.
• Remplacement de disjoncteurs de branchement compatibles.
• Installations électriques nécessitant une protection générale 500 mA.

Avantages du disjoncteur GARDY

Configuration 2 fils : adaptée aux réseaux monophasés phase et neutre.

Calibre 5/15 A : réglage du courant selon les caractéristiques du branchement.

Sensibilité 500 mA : protection différentielle générale.

Protection contre les surintensités : fonctions de protection contre les surcharges et les courts-circuits.

Coupure générale : possibilité d’interrompre l’alimentation de l’installation.

Caractéristiques principales

• Marque : GARDY.
• Référence catalogue : 5-15/2F.
• Type : disjoncteur différentiel de branchement.
• Nombre de fils : 2.
• Réseau : monophasé.
• Courant : 5 à 15 A.
• Sensibilité différentielle : 500 mA.
• Application : protection générale basse tension.

Recommandations d’installation

L’installation et le remplacement doivent être réalisés par un électricien qualifié, avec l’autorisation du distributeur lorsque l’appareil est situé dans une partie réglementée ou plombée du branchement.

Avant toute intervention, mettre l’installation hors tension et appliquer les procédures de consignation.

Vérifier la tension nominale, le pouvoir de coupure, les sections de conducteurs et la compatibilité avec le réseau électrique.

Le réglage du calibre doit respecter les caractéristiques du branchement.

Important : une sensibilité différentielle de 500 mA ne remplace pas les protections différentielles complémentaires de 30 mA exigées pour les circuits concernés.

Le disjoncteur différentiel GARDY 2 fils 5/15 A – 500 mA constitue une solution de protection générale pour les installations électriques monophasées compatibles.
