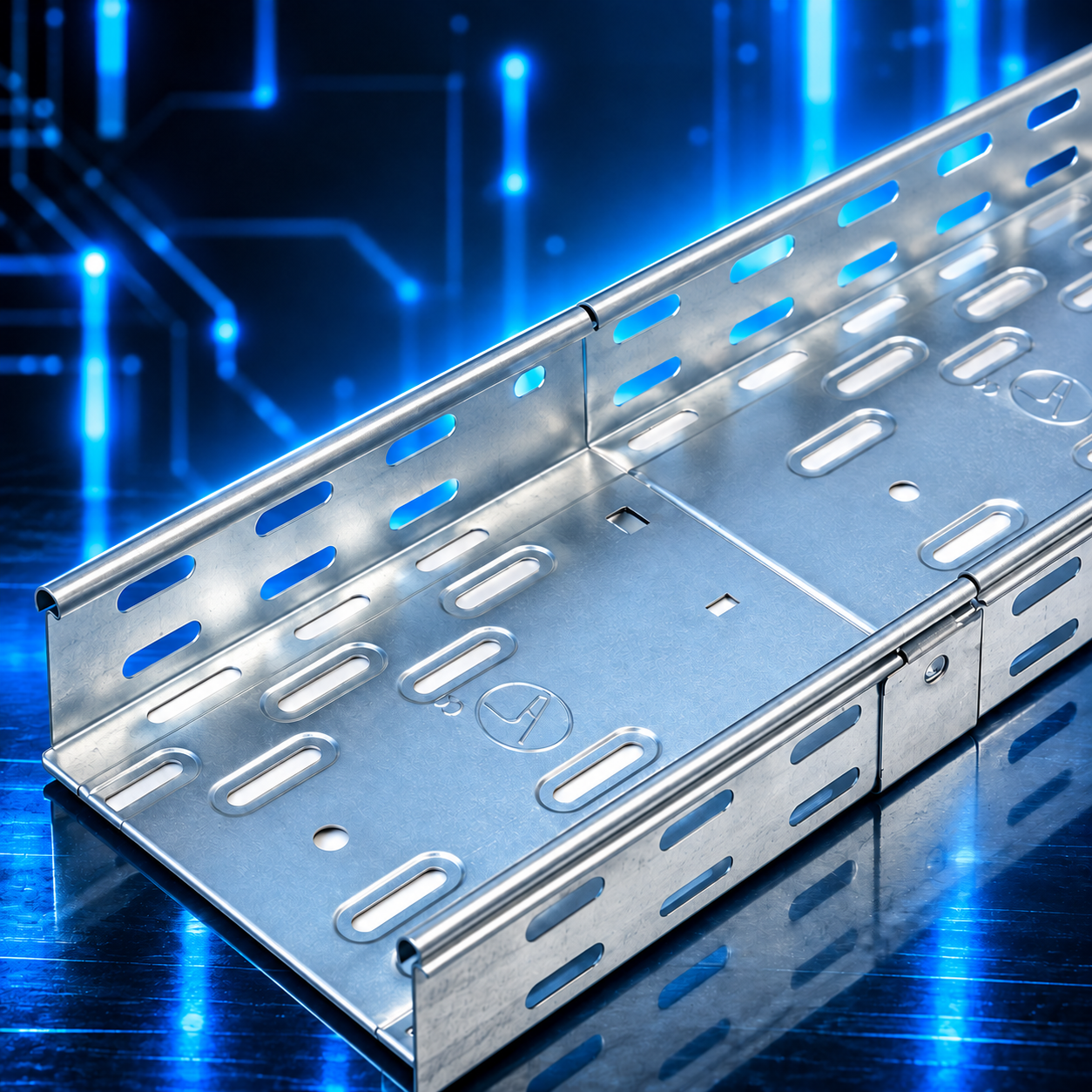

Chemin de Câbles INGELEC 215/33N – Galvanisé – 215 × 33 mm – 3 m

Le chemin de câbles INGELEC 215/33N est un système de support métallique conçu pour l’organisation, la distribution et le cheminement des câbles électriques dans les installations industrielles et tertiaires.

Fabriqué en tôle d’acier galvanisée Z275, il présente une largeur de 215 mm, une hauteur d’aile de 33 mm, une épaisseur de 0,8 mm et une longueur standard de 3 mètres.

Il appartient à la gamme INGELEC à épaisseur renforcée et dispose d’un système d’emboîtement intégré permettant un assemblage rapide des éléments.

Dimensions 215 × 33 mm

Le chemin de câbles présente les dimensions suivantes :

• Largeur : 215 mm.
• Hauteur d’aile : 33 mm.
• Longueur : 3 mètres.
• Épaisseur de tôle : 0,8 mm.

Ce format convient aux installations nécessitant un support relativement large, avec une faible hauteur d’aile.

Fabrication en acier galvanisé Z275

Le chemin de câbles est fabriqué en tôle d’acier galvanisée Z275.

Ce revêtement contribue à protéger l’acier contre la corrosion dans les conditions d’utilisation prévues par le fabricant.

Il convient aux installations intérieures industrielles et tertiaires ainsi qu’aux environnements compatibles avec son traitement de surface.

Tôle perforée et ventilation des câbles

Le chemin de câbles comporte des perforations facilitant la fixation des câbles et leur ventilation.

La conception du profil contribue à organiser les parcours de distribution tout en permettant l’utilisation d’accessoires de fixation appropriés.

Épaisseur renforcée de 0,8 mm

Le modèle 215/33N appartient à la gamme renforcée INGELEC.

Son épaisseur de 0,8 mm et sa géométrie profilée contribuent à sa résistance mécanique.

La charge admissible dépend de l’espacement entre supports et des conditions de montage.

Emboîtement intégré

Le système d’emboîtement intégré permet d’assembler les sections successives sans nécessiter systématiquement des éclisses de jonction.

Il facilite la réalisation des parcours de câbles et contribue à réduire le temps de montage.

Les accessoires de supportage et de changement de direction doivent être sélectionnés selon la configuration de l’installation.

Applications principales

• Distribution électrique industrielle.
• Installations électriques tertiaires.
• Usines et ateliers.
• Locaux techniques.
• Réseaux de câbles basse tension.
• Cheminement de câbles de puissance.
• Circuits de commande et d’automatisme.
• Câblage d’instrumentation.
• Installations de maintenance et de rénovation électrique.

Avantages du chemin de câbles INGELEC 215/33N

Largeur de 215 mm : permet d’organiser plusieurs câbles électriques.

Hauteur de 33 mm : adaptée aux parcours nécessitant un profil bas.

Épaisseur de 0,8 mm : conception renforcée.

Acier galvanisé Z275 : protection contre la corrosion dans les conditions d’emploi prévues.

Tôle perforée : facilite la fixation et la ventilation des câbles.

Longueur de 3 mètres : adaptée à la réalisation de parcours de distribution.

Emboîtement intégré : assemblage simplifié des sections.

Caractéristiques principales

• Marque : INGELEC.
• Référence : 215/33N.
• Type : chemin de câbles métallique perforé.
• Largeur : 215 mm.
• Hauteur : 33 mm.
• Longueur : 3 mètres.
• Épaisseur : 0,8 mm.
• Matériau : acier galvanisé Z275.
• Version : renforcée.
• Assemblage : emboîtement intégré.
• Utilisation : support et cheminement de câbles électriques.

Recommandations d’installation

Avant la pose, déterminer la charge totale des câbles et l’espacement approprié des supports.

Utiliser des consoles, suspentes et accessoires compatibles avec le profil 215 × 33 mm.

Respecter les prescriptions du fabricant concernant la fixation, les charges admissibles et la continuité électrique.

Prévoir les dispositions de mise à la terre et de liaison équipotentielle applicables à l’installation.

Important : le chemin de câbles constitue un support mécanique. Il ne remplace pas les dispositifs de protection électrique contre les surcharges et les courts-circuits.

Le chemin de câbles INGELEC 215/33N convient aux électriciens industriels, installateurs, tableautiers et entreprises réalisant des installations de distribution électrique.
